產品介紹

平墊片/華司

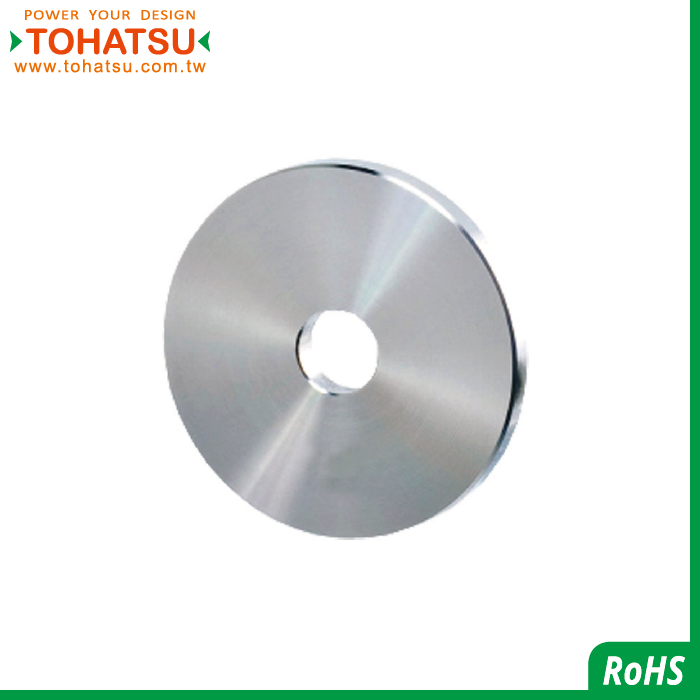

軸承墊片(材質:S45C / SUS304)
EPA

墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。

墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業

規格數據

尺寸圖\Dimensions
規格表\Specification Table
品號
Product No.
材質+處理
Material + Treatment
D
d
t
軸徑範圍
Shaft diameter range
軸承座型號
Bearing Type
EPA2506 S45C+染黑 25 6.6 3 16~19 UC203、UC204
EPA2806 S45C+染黑 28 6.6 3 16~19 UC203、UC204
EPA3006 S45C+染黑 30 6.6 4 20~22 UC205
EPA3206 S45C+染黑 32 6.6 4 20~22 UC205
EPA3208 S45C+染黑 32 9 4 20~22 UC205
EPA3508 S45C+染黑 35 9 5 23~25 UC206
EPA3808 S45C+染黑 38 9 5 26~30 UC206
EPA4008 S45C+染黑 40 9 5 26~30 UC206
EPA4508 S45C+染黑 45 9 5 31~35 UC207
EPA4510 S45C+染黑 45 11 5 31~35 UC207
EPA5008 S45C+染黑 50 9 5 36~40 UC208
EPA5010 S45C+染黑 50 11 5 36~40 UC208
EPA5510 S45C+染黑 55 11 6 41~45 UC209
EPA5512 S45C+染黑 55 13 6 41~45 UC209
EPA6008 S45C+染黑 60 9 6 46~50 UC210
EPA6010 S45C+染黑 60 11 6 46~50 UC210
EPA6508 S45C+染黑 65 9 6 46~50 UC211
EPA6510 S45C+染黑 65 11 6 46~50 UC211
EPA2506S SUS304 25 6.6 3 16~19 UC203、UC204
EPA2806S SUS304 28 6.6 3 16~19 UC203、UC204
EPA3006S SUS304 30 6.6 4 20~22 UC205
EPA3206S SUS304 32 6.6 4 20~22 UC205
EPA3208S SUS304 32 9 4 20~22 UC205
EPA3508S SUS304 35 9 5 23~25 UC206
EPA3808S SUS304 38 9 5 26~30 UC206
EPA4008S SUS304 40 9 5 26~30 UC206
EPA4508S SUS304 45 9 5 31~35 UC207
EPA4510S SUS304 45 11 5 31~35 UC207
EPA5008S SUS304 50 9 5 36~40 UC208
EPA5010S SUS304 50 11 5 36~40 UC208
