密封墊圈,是一種用於機械、設備、管道只要是有流體的地方就是用的密封備件,使用內外部,起密封作用的材料
影響墊片選型的重要4因素(溫度、應用、介質、壓力)
橡膠墊片使用標準:
1.有良好的彈性和恢復性
2.能與接觸面很好地貼合
3.不污染介質
4.低溫時不硬化
5.收縮量小、拆卸容易。

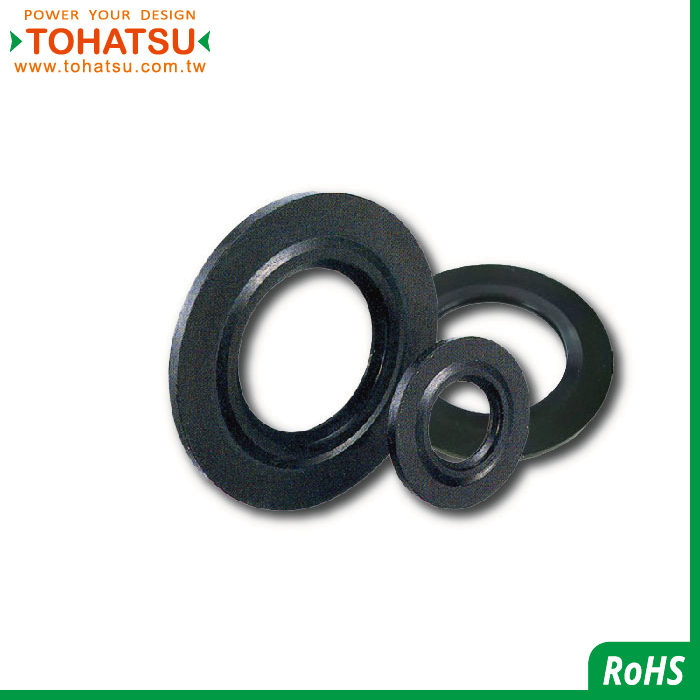

●產品介紹
密封墊圈的特點
1.具有出色的防漏功能。
2.優異的耐油性、耐熱性、耐候性
3.可反複使用(2至3次)。
4.優良的使用性。

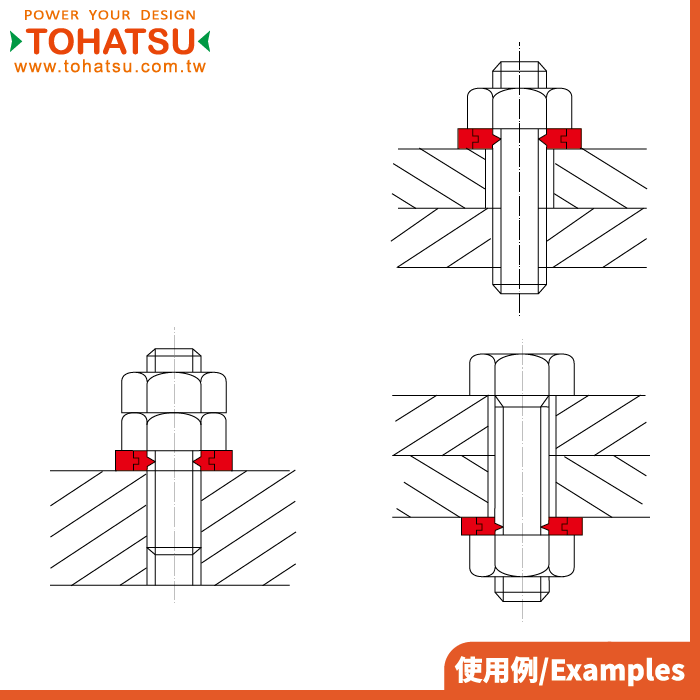

使用密封墊圈時,無需區分正反面。
即使將密封墊圈安裝在螺釘中,將螺釘向下轉動,也不會脫落。
●使用注意事項
1.孔徑:
標準型 I 使用 JIS B 1001 螺栓孔直徑等級 2 級或以下,並倒角螺紋倒角(約 C0.2)。
標準II型和螺紋型,使用JIS B 1001螺栓孔直徑等級1級以下,倒角螺紋倒角(約C0.2)。
2.安裝件接觸面表面粗糙度:
根據 JIS B 0601,密封墊圈安裝部的接觸面的光潔度應為10μmRz或更小。
3.適用温度:

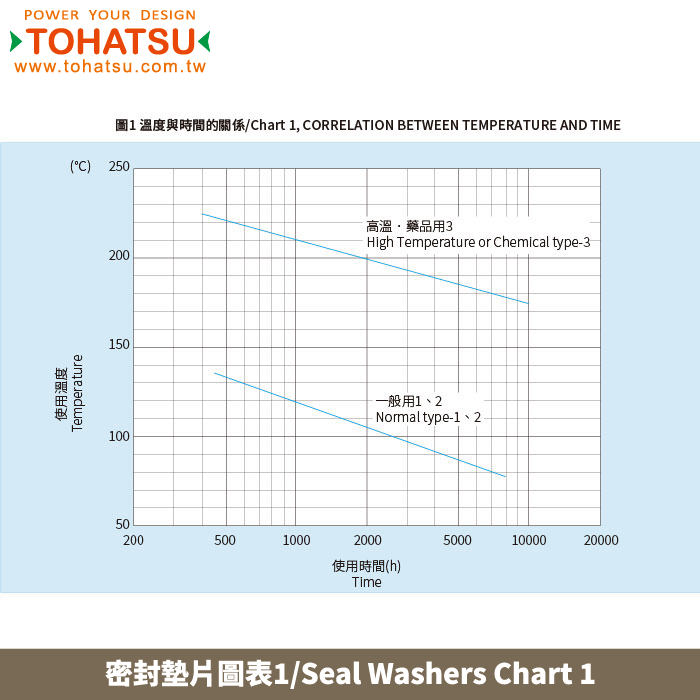

這取決於密封墊圈的類型和使用條件。 圖1顯示了工作溫度和工作時間之間關係的示例。
4.工作極限壓力:
這取決於密封墊圈的類型和尺寸。

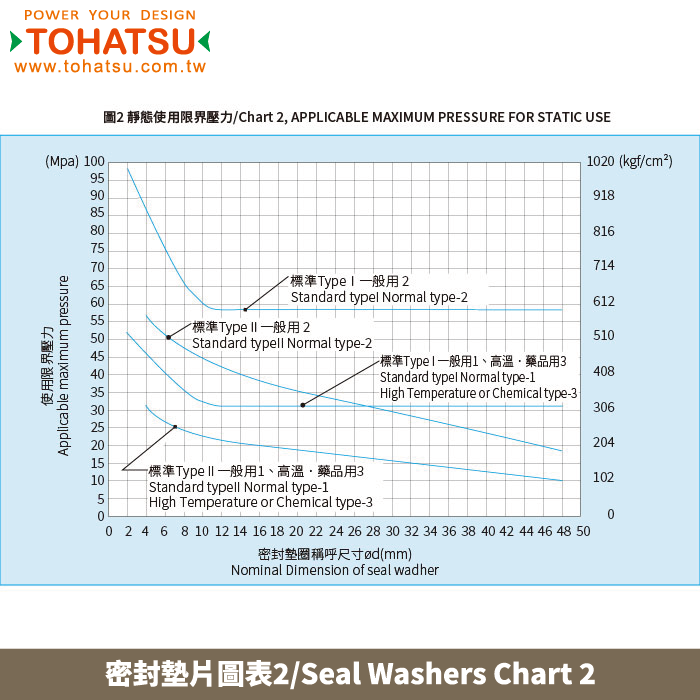

1) 圖 2 顯示了使用標準 I、II 和 III 型靜壓時的工作極限壓力示例。 在波動壓力下使用時,工作極限壓力應為靜態工作極限壓力×0.4倍。
2) 螺紋使用型
無論大小,工作極限壓力應為 294 kPa {3 kgf / cm2}。
5.鎖緊力矩
密封墊圈的擰緊扭矩可能因密封墊圈的類型、使用的螺釘類型、潤滑條件和擰緊速度而異。
6.螺紋型不能用於不同的螺距螺絲、螺栓。
7.我們密封墊圈使用的 SUS304 芯金屬一般是無磁性的,但由於壓力加工可能會顯示磁性。
8.由於使用的油(液體)、使用的環境、使用條件和安裝條件對產品功能的影響會有所不同,因此建議客戶在使用前進行檢查。
●保存使用注意事項
1.存放於陰涼避光處,避免陽光直射和高溫(40℃或更高)。
2.組裝時注意不要損壞橡膠部分。
3.建議在兩年用使用完畢
尺寸圖\Dimensions |
![]() |
規格表\Specification Table |
品號
|
用途
|
橡膠材質+墊圈材質
|
適用稱呼尺寸
螺絲/螺栓
|
適用稱呼尺寸
節距
|
適用稱呼尺寸
孔徑
|
密封墊華司尺寸
d
|
密封墊華司尺寸
D
|
密封墊華司尺寸
T
|
最大鎖緊力矩kgf.cm
|
---|---|---|---|---|---|---|---|---|---|
WCS-4X0.7 | 一般用 | NBR+SPCC | M4 | 0.7 | 4.3 | 4 | 11.5 | 1.2 | - |
WCS-5X0.8 | 一般用 | NBR+SPCC | M5 | 0.8 | 5.3 | 5 | 12.5 | 1.2 | - |
WCS-6X1 | 一般用 | NBR+SPCC | M6 | 1 | 6.4 | 6 | 14 | 1.2 | - |
WCS-8X1 | 一般用 | NBR+SPCC | M8 | 1 | 8.4 | 8 | 15.5 | 1.6(1.5) | 60 |
WCS-10X1 | 一般用 | NBR+SPCC | M10 | 1 | 10.5 | 10 | 18 | 1.6(1.5) | - |
WCS-12X1.5 | 一般用 | NBR+SPCC | M12 | 1.5 | 13 | 12 | 21 | 2 | - |
WCS-14X1.5 | 一般用 | NBR+SPCC | M14 | 1.5 | 15 | 14 | 24 | 2 | 980 |
WCS-16X1.5 | 一般用 | NBR+SPCC | M16 | 1.5 | 17 | 16 | 28 | 2 | 770 |
WCS-20X1.5 | 一般用 | NBR+SPCC | M20 | 1.5 | 21 | 20 | 34 | 2 | 2670 |
WCS-22X1.5 | 一般用 | NBR+SPCC | M22 | 1.5 | 23 | 22 | 32 | 1.6(1.5) | 2030 |
WCS-24X1.5 | 一般用 | NBR+SPCC | M24 | 1.5 | 25 | 24 | 38 | 2 | - |
WCS-25X1.5 | 一般用 | NBR+SPCC | M25 | 1.5 | 26 | 25 | 39 | 2 | - |
WCS-27X1.5 | 一般用 | NBR+SPCC | M27 | 1.5 | 28 | 27 | 42 | 2 | - |
WCS-30X1.5 | 一般用 | NBR+SPCC | M30 | 1.5 | 31 | 30 | 50 | 2 | - |
WCS-32X1.5 | 一般用 | NBR+SPCC | M32 | 1.5 | 33 | 32 | 56 | 2 | - |
SUSWCS-4X0.7 | 一般用 | NBR+SUS304 | M4 | 0.7 | 4.3 | 4 | 11.5 | 1.2 | - |
SUSWCS-5X0.8 | 一般用 | NBR+SUS304 | M5 | 0.8 | 5.3 | 5 | 12.5 | 1.2 | - |
SUSWCS-6X1 | 一般用 | NBR+SUS304 | M6 | 1 | 6.4 | 6 | 14 | 1.2 | - |
SUSWCS-8X1 | 一般用 | NBR+SUS304 | M8 | 1 | 8.4 | 8 | 15.5 | 1.6(1.5) | 60 |
SUSWCS-10X1 | 一般用 | NBR+SUS304 | M10 | 1 | 10.5 | 10 | 18 | 1.6(1.5) | - |
SUSWCS-12X1.5 | 一般用 | NBR+SUS304 | M12 | 1.5 | 13 | 12 | 21 | 2 | - |
SUSWCS-14X1.5 | 一般用 | NBR+SUS304 | M14 | 1.5 | 15 | 14 | 24 | 2 | 980 |
SUSWCS-16X1.5 | 一般用 | NBR+SUS304 | M16 | 1.5 | 17 | 16 | 28 | 2 | 770 |
SUSWCS-20X1.5 | 一般用 | NBR+SUS304 | M20 | 1.5 | 21 | 20 | 34 | 2 | 2670 |
SUSWCS-22X1.5 | 一般用 | NBR+SUS304 | M22 | 1.5 | 23 | 22 | 32 | 1.6(1.5) | 2030 |
SUSWCS-24X1.5 | 一般用 | NBR+SUS304 | M24 | 1.5 | 25 | 24 | 38 | 2 | - |
SUSWCS-25X1.5 | 一般用 | NBR+SUS304 | M25 | 1.5 | 26 | 25 | 39 | 2 | - |
SUSWCS-27X1.5 | 一般用 | NBR+SUS304 | M27 | 1.5 | 28 | 27 | 42 | 2 | - |
SUSWCS-30X1.5 | 一般用 | NBR+SUS304 | M30 | 1.5 | 31 | 30 | 50 | 2 | - |
SUSWCS-32X1.5 | 一般用 | NBR+SUS304 | M32 | 1.5 | 33 | 32 | 56 | 2 | - |
注意事項
1. 公稱尺寸t()中的尺寸適用於一般用途2。
2. 最大擰緊扭矩與JIS B 1180附錄六角螺栓相同,扭矩係數為0.2。 所示的最大擰緊扭矩為參考值。 表中的“-”顯示沒有 JIS B 1180 Annex 六角螺栓設置。
