密封墊圈,是一種用於機械、設備、管道只要是有流體的地方就是用的密封備件,使用內外部,起密封作用的材料
影響墊片選型的重要4因素(溫度、應用、介質、壓力)
橡膠墊圈使用標準:
1.有良好的彈性和恢復性
2.能與接觸面很好地貼合
3.不污染介質
4.低溫時不硬化
5.收縮量小、拆卸容易。
●產品介紹
密封墊圈的特點
1.具有出色的防漏功能。
2.優異的耐油性、耐熱性、耐候性
3.可反複使用(2至3次)。
4.優良的使用性。
使用密封墊圈時,無需區分正反面。
即使將密封墊圈安裝在螺釘中,將螺釘向下轉動,也不會脫落。
●使用注意事項
1.孔徑:
標準型 I 使用 JIS B 1001 螺栓孔直徑等級 2 級或以下,並倒角螺紋倒角(約 C0.2)。
標準II型和螺紋型,使用JIS B 1001螺栓孔直徑等級1級以下,倒角螺紋倒角(約C0.2)。
2.安裝件接觸面表面粗糙度:
根據 JIS B 0601,密封墊圈安裝部的接觸面的光潔度應為10μmRz或更小。
3.適用温度:
這取決於密封墊圈的類型和使用條件。 圖1顯示了工作溫度和工作時間之間關係的示例。
4.工作極限壓力:
這取決於密封墊圈的類型和尺寸。
1) 圖 2 顯示了使用標準 I、II 和 III 型靜壓時的工作極限壓力示例。 在波動壓力下使用時,工作極限壓力應為靜態工作極限壓力×0.4倍。
2) 螺紋使用型
無論大小,工作極限壓力應為 294 kPa {3 kgf / cm2}。
5.鎖緊力矩
密封墊圈的擰緊扭矩可能因密封墊圈的類型、使用的螺釘類型、潤滑條件和擰緊速度而異。
6.螺紋型不能用於不同的螺距螺絲、螺栓。
7.我們密封墊圈使用的 SUS304 芯金屬一般是無磁性的,但由於壓力加工可能會顯示磁性。
8.由於使用的油(液體)、使用的環境、使用條件和安裝條件對產品功能的影響會有所不同,因此建議客戶在使用前進行檢查。
●保存使用注意事項
1.存放於陰涼避光處,避免陽光直射和高溫(40℃或更高)。
2.組裝時注意不要損壞橡膠部分。
3.建議在兩年用使用完畢

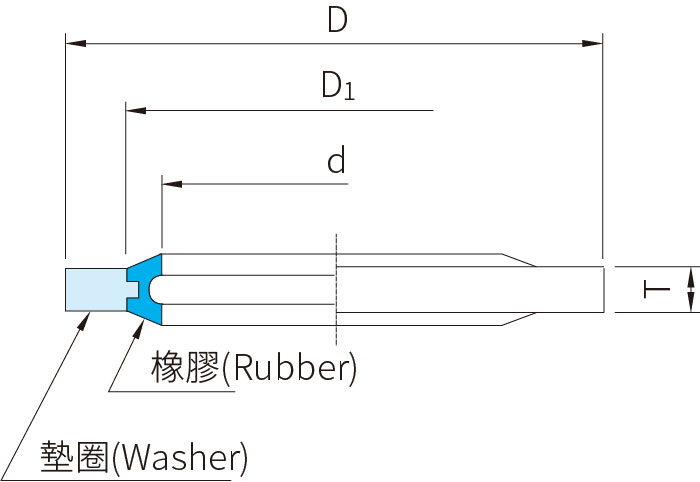

尺寸圖\Dimensions |
![]() |
規格表\Specification Table |
品號
|
用途
|
橡膠材質+墊圈材質
|
適用稱呼尺寸
螺絲/螺栓
|
適用稱呼尺寸
孔徑
|
密封墊華司尺寸
d
|
密封墊華司尺寸
D
|
密封墊華司尺寸
D1
|
密封墊華司尺寸
T
|
最大鎖緊力矩kgf.cm
|
---|---|---|---|---|---|---|---|---|---|
SPCW-4-S1 | 一般用 | NBR+SPCC | M4 | 4.5 | 3.8 | 9.2 | 7 | 1.2 | - |
SPCW-5-S1 | 一般用 | NBR+SPCC | M5 | 5.5 | 4.8 | 10 | 8 | 1.2 | - |
SPCW-6-S1 | 一般用 | NBR+SPCC | M6 | 6.6 | 5.8 | 11 | 7.5 | 1.2 | 81 |
SPCW-8-S1 | 一般用 | NBR+SPCC | M8 | 9 | 7.8 | 13.5 | 10 | 1.2 | 174 |
SPCW-10-S1 | 一般用 | NBR+SPCC | M10 | 11 | 9.8 | 15.5 | 12 | 1.2 | 320 |
SPCW-12-S1 | 一般用 | NBR+SPCC | M12 | 13.5 | 11.8 | 18 | 14 | 1.2 | 530 |
SPCW-14-S1 | 一般用 | NBR+SPCC | M14 | 15.5 | 13.8 | 20 | 16.5 | 1.2 | 610 |
SPCW-16-S1 | 一般用 | NBR+SPCC | M16 | 17.5 | 15.8 | 22.5 | 18.5 | 1.2 | 910 |
SPCW-18-S1 | 一般用 | NBR+SPCC | M18 | 20 | 17.8 | 24.5 | 20.5 | 1.2 | 1130 |
SPCW-20-S1 | 一般用 | NBR+SPCC | M20 | 22 | 19.8 | 26.5 | 22.5 | 1.2 | - |
SPCW-22-S1 | 一般用 | NBR+SPCC | M22 | 24 | 21.75 | 30 | 26 | 1.6(1.5) | 1910 |
SPCW-24-S1 | 一般用 | NBR+SPCC | M24 | 26 | 23.75 | 32 | 27 | 1.6(1.5) | 2550 |
SPCW-27-S1 | 一般用 | NBR+SPCC | M27 | 30 | 26.75 | 35 | 30 | 1.6(1.5) | 3170 |
SPCW-30-S1 | 一般用 | NBR+SPCC | M30 | 33 | 29.75 | 38 | 33 | 1.6(1.5) | 3830 |
SPCW-33-S1 | 一般用 | NBR+SPCC | M33 | 36 | 32.75 | 41 | 36 | 1.6(1.5) | 4580 |
SPCW-36-S1 | 一般用 | NBR+SPCC | M36 | 39 | 35.75 | 44.5 | 39.5 | 1.6(1.5) | 5440 |
SPCW-42-S1 | 一般用 | NBR+SPCC | M42 | 45 | 41.7 | 50.5 | 45.5 | 1.6(1.5) | 7270 |
SPCW-48-S1 | 一般用 | NBR+SPCC | M48 | 52 | 47.7 | 56 | 51.8 | 1.6(1.5) | 8230 |
SUSW-4-S1 | 一般用 | NBR+SUS304 | M4 | 4.5 | 3.8 | 9.2 | 7 | 1.2 | - |
SUSW-5-S1 | 一般用 | NBR+SUS304 | M5 | 5.5 | 4.8 | 10 | 8 | 1.2 | - |
SUSW-6-S1 | 一般用 | NBR+SUS304 | M6 | 6.6 | 5.8 | 11 | 7.5 | 1.2 | 81 |
SUSW-8-S1 | 一般用 | NBR+SUS304 | M8 | 9 | 7.8 | 13.5 | 10 | 1.2 | 174 |
SUSW-10-S1 | 一般用 | NBR+SUS304 | M10 | 11 | 9.8 | 15.5 | 12 | 1.2 | 320 |
SUSW-12-S1 | 一般用 | NBR+SUS304 | M12 | 13.5 | 11.8 | 18 | 14 | 1.2 | 530 |
SUSW-14-S1 | 一般用 | NBR+SUS304 | M14 | 15.5 | 13.8 | 20 | 16.5 | 1.2 | 610 |
SUSW-16-S1 | 一般用 | NBR+SUS304 | M16 | 17.5 | 15.8 | 22.5 | 18.5 | 1.2 | 910 |
SUSW-20-S1 | 一般用 | NBR+SUS304 | M20 | 22 | 19.8 | 26.5 | 22.5 | 1.2 | - |
SUSW-22-S1 | 一般用 | NBR+SUS304 | M22 | 24 | 21.75 | 30 | 26 | 1.6(1.5) | 1910 |
SUSW-24-S1 | 一般用 | NBR+SUS304 | M24 | 26 | 23.75 | 32 | 27 | 1.6(1.5) | 2550 |
SUSW-27-S1 | 一般用 | NBR+SUS304 | M27 | 30 | 26.75 | 35 | 30 | 1.6(1.5) | 3170 |
SUSW-30-S1 | 一般用 | NBR+SUS304 | M30 | 33 | 29.75 | 38 | 33 | 1.6(1.5) | 3830 |
SUSW-33-S1 | 一般用 | NBR+SUS304 | M33 | 36 | 32.75 | 41 | 36 | 1.6(1.5) | 4580 |
SUSW-36-S1 | 一般用 | NBR+SUS304 | M36 | 39 | 35.75 | 44.5 | 39.5 | 1.6(1.5) | 5440 |
SUSW-42-S1 | 一般用 | NBR+SUS304 | M42 | 45 | 41.7 | 50.5 | 45.5 | 1.6(1.5) | 7270 |
SUSW-48-S1 | 一般用 | NBR+SUS304 | M48 | 52 | 47.7 | 56 | 51.8 | 1.6(1.5) | 8230 |
SPCW-4F-S1 | 高溫 / 藥品用 | FKM+SPCC | M4 | 4.5 | 3.8 | 9.2 | 7 | 1.2 | - |
SPCW-5F-S1 | 高溫 / 藥品用 | FKM+SPCC | M5 | 5.5 | 4.8 | 10 | 8 | 1.2 | - |
SPCW-6F-S1 | 高溫 / 藥品用 | FKM+SPCC | M6 | 6.6 | 5.8 | 11 | 7.5 | 1.2 | 81 |
SPCW-8F-S1 | 高溫 / 藥品用 | FKM+SPCC | M8 | 9 | 7.8 | 13.5 | 10 | 1.2 | 174 |
SPCW-10F-S1 | 高溫 / 藥品用 | FKM+SPCC | M10 | 11 | 9.8 | 15.5 | 12 | 1.2 | 320 |
SPCW-12F-S1 | 高溫 / 藥品用 | FKM+SPCC | M12 | 13.5 | 11.8 | 18 | 14 | 1.2 | 530 |
SPCW-14F-S1 | 高溫 / 藥品用 | FKM+SPCC | M14 | 15.5 | 13.8 | 20 | 16.5 | 1.2 | 610 |
SPCW-16F-S1 | 高溫 / 藥品用 | FKM+SPCC | M16 | 17.5 | 15.8 | 22.5 | 18.5 | 1.2 | 910 |
SPCW-18F-S1 | 高溫 / 藥品用 | FKM+SPCC | M18 | 20 | 17.8 | 24.5 | 20.5 | 1.2 | 1130 |
SPCW-20F-S1 | 高溫 / 藥品用 | FKM+SPCC | M20 | 22 | 19.8 | 26.5 | 22.5 | 1.2 | - |
SPCW-22F-S1 | 高溫 / 藥品用 | FKM+SPCC | M22 | 24 | 21.75 | 30 | 26 | 1.6(1.5) | 1910 |
SPCW-24F-S1 | 高溫 / 藥品用 | FKM+SPCC | M24 | 26 | 23.75 | 32 | 27 | 1.6(1.5) | 2550 |
SPCW-27F-S1 | 高溫 / 藥品用 | FKM+SPCC | M27 | 30 | 26.75 | 35 | 30 | 1.6(1.5) | 3170 |
SPCW-30F-S1 | 高溫 / 藥品用 | FKM+SPCC | M30 | 33 | 29.75 | 38 | 33 | 1.6(1.5) | 3830 |
SPCW-33F-S1 | 高溫 / 藥品用 | FKM+SPCC | M33 | 36 | 32.75 | 41 | 36 | 1.6(1.5) | 4580 |
SPCW-36F-S1 | 高溫 / 藥品用 | FKM+SPCC | M36 | 39 | 35.75 | 44.5 | 39.5 | 1.6(1.5) | 5440 |
SPCW-42F-S1 | 高溫 / 藥品用 | FKM+SPCC | M42 | 45 | 41.7 | 50.5 | 45.5 | 1.6(1.5) | 7270 |
SPCW-48F-S1 | 高溫 / 藥品用 | FKM+SPCC | M48 | 52 | 47.7 | 56 | 51.8 | 1.6(1.5) | 8230 |
注意事項
1. 公稱尺寸t()中的尺寸適用於一般用途2。
2. 最大擰緊扭矩與JIS B 1180附錄六角螺栓相同,扭矩係數為0.2。 所示的最大擰緊扭矩為參考值。 表中的“-”顯示沒有 JIS B 1180 Annex 六角螺栓設置。
