螺栓孔徑及沉頭孔徑
JIS B 1001

規格數據

引用 JIS B 1001:1985

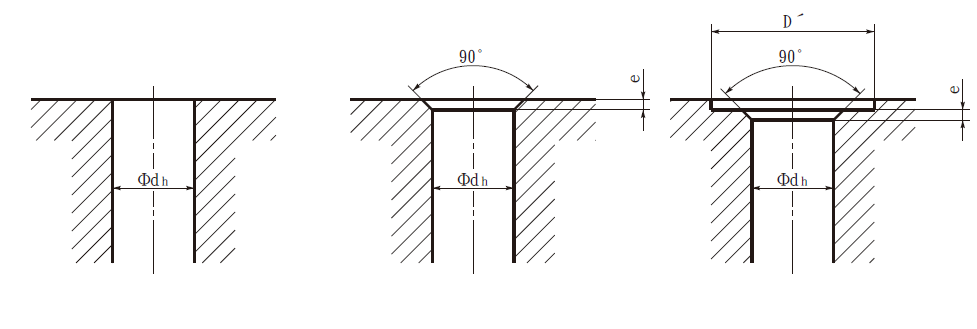

螺紋公稱直徑 螺栓孔徑dh 倒角e 沉頭孔徑D'
1級 2級 3級 4級
2 2.2 2.4 2.6 - 0.3 7
3 3.2 3.4 3.6 - 0.3 9
4 4.3 4.5 4.8 (5.5) 0.4 11
5 5.3 5.5 5.8 (6.5) 0.4 13
6 6.4 6.6 7 (7.8) 0.4 15
8 8.4 9 10 (10) 0.6 20
10 10.5 11 12 (13) 0.6 24
12 13 13.5 14.5 (15) 1.1 28
14 15 15.5 16.5 (17) 1.1 32
16 17 17.5 18.5 (20) 1.1 35
18 19 20 21 (22) 1.1 39
20 21 22 24 (25) 1.2 43
22 23 24 26 (27) 1.2 46
24 25 26 28 (29) 1.2 50

* 4 級主要適用於鑄孔。
備註:1. 在該表中規定的螺紋公稱直徑及螺栓孔直徑中,帶()的尺寸有部分在ISO 273 中沒有規定。
   2. 可根據需要進行孔的倒角,其角度原則上為90 度。
   3. 相對於螺紋公稱直徑,如果需要比該表中的沉頭孔直徑小或大的直徑,請儘量從該表的沉頭孔直徑系列中選擇數值。
   4. 沉頭孔的面應相對於中心線成直角,沉頭孔的深度以能進行黑色氧化膜處理為宜。
