平墊片／華司

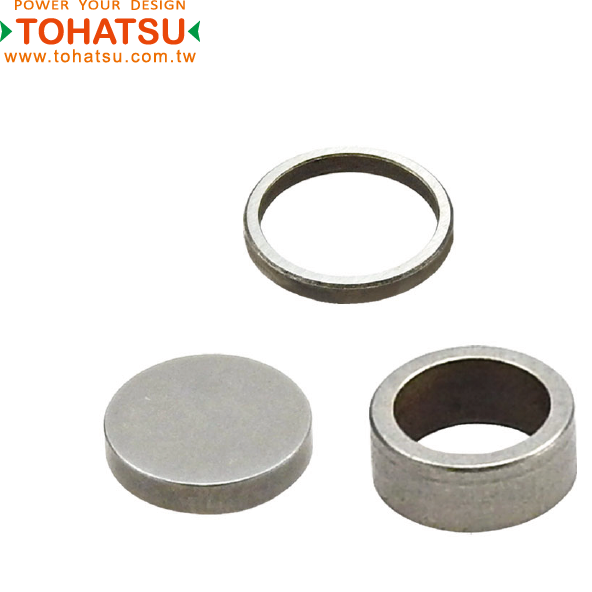

模具墊片(材質:SK3)
PAW PBW PCW
墊圈又稱華司，是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷，分散螺母對被連接件的壓力，及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷，增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封，通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美，使用墊片即可填補不規則性。
主要用途：管法蘭，閥，泵，壓力容器...等一些專業設備的密封
主要應用行業為石化，煉化，電力，冶金，製造等行業
規格數據
|
品號
Product No.
|
材質+處理
Material + Surface Treatment
|
內徑
Inner diameter
|
外徑
Outer diameter
|
厚度
Thickness
|
|---|---|---|---|---|
| PAW3-0.5 | SK3 | 3 | 5 | 0.5 |
| PAW4-0.5 | SK3 | 4 | 7 | 0.5 |
| PAW5-0.5 | SK3 | 5 | 8 | 0.5 |
| PAW6-0.5 | SK3 | 6 | 9 | 0.5 |
| PAW8-0.5 | SK3 | 8 | 11 | 0.5 |
| PAW10-0.5 | SK3 | 10 | 13 | 0.5 |
| PAW13-0.5 | SK3 | 13 | 16 | 0.5 |
| PAW3-1 | SK3 | 3 | 5 | 1 |
| PAW4-1 | SK3 | 4 | 7 | 1 |
| PAW5-1 | SK3 | 5 | 8 | 1 |
| PAW6-1 | SK3 | 6 | 9 | 1 |
| PAW8-1 | SK3 | 8 | 11 | 1 |
| PAW10-1 | SK3 | 10 | 13 | 1 |
| PAW13-1 | SK3 | 13 | 16 | 1 |
| PAW16-1 | SK3 | 16 | 19 | 1 |
| PAW20-1 | SK3 | 20 | 23 | 1 |
| PAW25-1 | SK3 | 25 | 28 | 1 |
| PAW3-2 | SK3 | 3 | 5 | 2 |
| PAW4-2 | SK3 | 4 | 7 | 2 |
| PAW5-2 | SK3 | 5 | 8 | 2 |
| PAW6-2 | SK3 | 6 | 9 | 2 |
| PAW8-2 | SK3 | 8 | 11 | 2 |
| PAW10-2 | SK3 | 10 | 13 | 2 |
| PAW13-2 | SK3 | 13 | 16 | 2 |
| PAW16-2 | SK3 | 16 | 19 | 2 |
| PAW20-2 | SK3 | 20 | 23 | 2 |
| PAW25-2 | SK3 | 25 | 28 | 2 |
| PAW3-3 | SK3 | 3 | 5 | 3 |
| PAW4-3 | SK3 | 4 | 7 | 3 |
| PAW5-3 | SK3 | 5 | 8 | 3 |
| PAW6-3 | SK3 | 6 | 9 | 3 |
| PAW8-3 | SK3 | 8 | 11 | 3 |
| PAW10-3 | SK3 | 10 | 13 | 3 |
| PAW13-3 | SK3 | 13 | 16 | 3 |
| PAW16-3 | SK3 | 16 | 19 | 3 |
| PAW20-3 | SK3 | 20 | 23 | 3 |
| PAW25-3 | SK3 | 25 | 28 | 3 |
| PAW3-4 | SK3 | 3 | 5 | 4 |
| PAW4-4 | SK3 | 4 | 7 | 4 |
| PAW5-4 | SK3 | 5 | 8 | 4 |
| PAW6-4 | SK3 | 6 | 9 | 4 |
| PAW8-4 | SK3 | 8 | 11 | 4 |
| PAW10-4 | SK3 | 10 | 13 | 4 |
| PAW13-4 | SK3 | 13 | 16 | 4 |
| PAW16-4 | SK3 | 16 | 19 | 4 |
| PAW20-4 | SK3 | 20 | 23 | 4 |
| PAW25-4 | SK3 | 25 | 28 | 4 |
| PAW3-5 | SK3 | 3 | 5 | 5 |
| PAW4-5 | SK3 | 4 | 7 | 5 |
| PAW5-5 | SK3 | 5 | 8 | 5 |
| PAW6-5 | SK3 | 6 | 9 | 5 |
| PAW8-5 | SK3 | 8 | 11 | 5 |
| PAW10-5 | SK3 | 10 | 13 | 5 |
| PAW13-5 | SK3 | 13 | 16 | 5 |
| PAW16-5 | SK3 | 16 | 19 | 5 |
| PAW20-5 | SK3 | 20 | 23 | 5 |
| PAW25-5 | SK3 | 25 | 28 | 5 |
| PBW5-0.5 | SK3 | 實心 | 5 | 0.5 |
| PBW7-0.5 | SK3 | 實心 | 7 | 0.5 |
| PBW8-0.5 | SK3 | 實心 | 8 | 0.5 |
| PBW9-0.5 | SK3 | 實心 | 9 | 0.5 |
| PBW11-0.5 | SK3 | 實心 | 11 | 0.5 |
| PBW13-0.5 | SK3 | 實心 | 13 | 0.5 |
| PBW16-0.5 | SK3 | 實心 | 16 | 0.5 |
| PBW5-1 | SK3 | 實心 | 5 | 1 |
| PBW7-1 | SK3 | 實心 | 7 | 1 |
| PBW8-1 | SK3 | 實心 | 8 | 1 |
| PBW9-1 | SK3 | 實心 | 9 | 1 |
| PBW11-1 | SK3 | 實心 | 11 | 1 |
| PBW13-1 | SK3 | 實心 | 13 | 1 |
| PBW16-1 | SK3 | 實心 | 16 | 1 |
| PBW19-1 | SK3 | 實心 | 19 | 1 |
| PBW23-1 | SK3 | 實心 | 23 | 1 |
| PBW28-1 | SK3 | 實心 | 28 | 1 |
| PBW5-2 | SK3 | 實心 | 5 | 2 |
| PBW7-2 | SK3 | 實心 | 7 | 2 |
| PBW8-2 | SK3 | 實心 | 8 | 2 |
| PBW9-2 | SK3 | 實心 | 9 | 2 |
| PBW11-2 | SK3 | 實心 | 11 | 2 |
| PBW13-2 | SK3 | 實心 | 13 | 2 |
| PBW16-2 | SK3 | 實心 | 16 | 2 |
| PBW19-2 | SK3 | 實心 | 19 | 2 |
| PBW23-2 | SK3 | 實心 | 23 | 2 |
| PBW28-2 | SK3 | 實心 | 28 | 2 |
| PBW5-3 | SK3 | 實心 | 5 | 3 |
| PBW7-3 | SK3 | 實心 | 7 | 3 |
| PBW8-3 | SK3 | 實心 | 8 | 3 |
| PBW9-3 | SK3 | 實心 | 9 | 3 |
| PBW11-3 | SK3 | 實心 | 11 | 3 |
| PBW13-3 | SK3 | 實心 | 13 | 3 |
| PBW16-3 | SK3 | 實心 | 16 | 3 |
| PBW19-3 | SK3 | 實心 | 19 | 3 |
| PBW23-3 | SK3 | 實心 | 23 | 3 |
| PBW28-3 | SK3 | 實心 | 28 | 3 |
| PBW5-4 | SK3 | 實心 | 5 | 4 |
| PBW7-4 | SK3 | 實心 | 7 | 4 |
| PBW8-4 | SK3 | 實心 | 8 | 4 |
| PBW9-4 | SK3 | 實心 | 9 | 4 |
| PBW11-4 | SK3 | 實心 | 11 | 4 |
| PBW13-4 | SK3 | 實心 | 13 | 4 |
| PBW16-4 | SK3 | 實心 | 16 | 4 |
| PBW19-4 | SK3 | 實心 | 19 | 4 |
| PBW23-4 | SK3 | 實心 | 23 | 4 |
| PBW28-4 | SK3 | 實心 | 28 | 4 |
| PBW5-5 | SK3 | 實心 | 5 | 5 |
| PBW7-5 | SK3 | 實心 | 7 | 5 |
| PBW8-5 | SK3 | 實心 | 8 | 5 |
| PBW9-5 | SK3 | 實心 | 9 | 5 |
| PBW11-5 | SK3 | 實心 | 11 | 5 |
| PBW13-5 | SK3 | 實心 | 13 | 5 |
| PBW16-5 | SK3 | 實心 | 16 | 5 |
| PBW19-5 | SK3 | 實心 | 19 | 5 |
| PBW23-5 | SK3 | 實心 | 23 | 5 |
| PBW28-5 | SK3 | 實心 | 28 | 5 |
| PCW5-0.5 | SK3 | 3.5 | 5 | 0.5 |
| PCW6-0.5 | SK3 | 3.5 | 6 | 0.5 |
| PCW8-0.5 | SK3 | 4.5 | 8 | 0.5 |
| PCW10-0.5 | SK3 | 5.5 | 10 | 0.5 |
| PCW13-0.5 | SK3 | 6.5 | 13 | 0.5 |
| PCW16-0.5 | SK3 | 6.5 | 16 | 0.5 |
| PCW5-1 | SK3 | 3.5 | 5 | 1 |
| PCW6-1 | SK3 | 3.5 | 6 | 1 |
| PCW8-1 | SK3 | 4.5 | 8 | 1 |
| PCW10-1 | SK3 | 5.5 | 10 | 1 |
| PCW13-1 | SK3 | 6.5 | 13 | 1 |
| PCW16-1 | SK3 | 6.5 | 16 | 1 |
| PCW20-1 | SK3 | 6.5 | 20 | 1 |
| PCW25-1 | SK3 | 6.5 | 25 | 1 |
| PCW5-2 | SK3 | 3.5 | 5 | 2 |
| PCW6-2 | SK3 | 3.5 | 6 | 2 |
| PCW8-2 | SK3 | 4.5 | 8 | 2 |
| PCW10-2 | SK3 | 5.5 | 10 | 2 |
| PCW13-2 | SK3 | 6.5 | 13 | 2 |
| PCW16-2 | SK3 | 6.5 | 16 | 2 |
| PCW20-2 | SK3 | 6.5 | 20 | 2 |
| PCW25-2 | SK3 | 6.5 | 25 | 2 |
| PCW5-3 | SK3 | 3.5 | 5 | 3 |
| PCW6-3 | SK3 | 3.5 | 6 | 3 |
| PCW8-3 | SK3 | 4.5 | 8 | 3 |
| PCW10-3 | SK3 | 5.5 | 10 | 3 |
| PCW13-3 | SK3 | 6.5 | 13 | 3 |
| PCW16-3 | SK3 | 6.5 | 16 | 3 |
| PCW20-3 | SK3 | 6.5 | 20 | 3 |
| PCW25-3 | SK3 | 6.5 | 25 | 3 |
| PCW5-4 | SK3 | 3.5 | 5 | 4 |
| PCW6-4 | SK3 | 3.5 | 6 | 4 |
| PCW8-4 | SK3 | 4.5 | 8 | 4 |
| PCW10-4 | SK3 | 5.5 | 10 | 4 |
| PCW13-4 | SK3 | 6.5 | 13 | 4 |
| PCW16-4 | SK3 | 6.5 | 16 | 4 |
| PCW20-4 | SK3 | 6.5 | 20 | 4 |
| PCW25-4 | SK3 | 6.5 | 25 | 4 |
| PCW5-5 | SK3 | 3.5 | 5 | 5 |
| PCW6-5 | SK3 | 3.5 | 6 | 5 |
| PCW8-5 | SK3 | 4.5 | 8 | 5 |
| PCW10-5 | SK3 | 5.5 | 10 | 5 |
| PCW13-5 | SK3 | 6.5 | 13 | 5 |
| PCW16-5 | SK3 | 6.5 | 16 | 5 |
| PCW20-5 | SK3 | 6.5 | 20 | 5 |
| PCW25-5 | SK3 | 6.5 | 25 | 5 |
