產品介紹
平墊片/華司

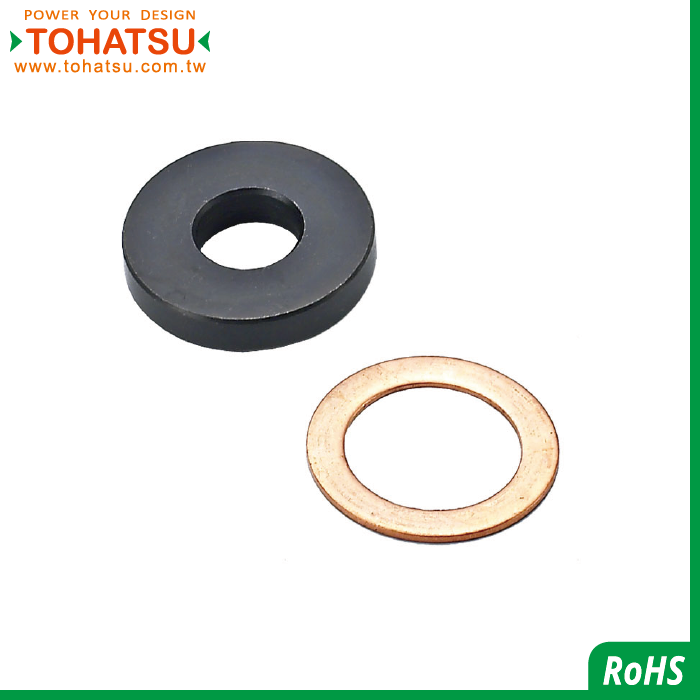

模具墊片(材質:S45C/銅)
PW 5591
墊圈又稱華司,是通常用於墊在連接件與螺母之間的零件。
主要用途是作為間隔物用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力,及減少振動帶來的脫離。
常用材質:鋼、不銹鋼、銅、鋁、鐵、塑膠、鈦
主要應用行業:工業、模具、設備...等
墊圈可分為三種類型
1.平墊圈
作用:防止連接件表面損傷,增大接觸面積分散壓力。
2.彈簧墊圈
作用:用於柔性地防止鬆動及振動。
3.防鬆墊圈
作用:防止連接件鬆動及防止螺絲的轉動。
墊片是兩個物體之間的機械密封,通常用以防止兩個物體之間受到壓力、腐蝕、和管路泄漏。
由於機械加工表面不可能完美,使用墊片即可填補不規則性。
主要用途:管法蘭,閥,泵,壓力容器...等一些專業設備的密封
主要應用行業為石化,煉化,電力,冶金,製造等行業
規格數據
品號
Product No.
|
材質+處理
Material + Surface Treatment
|
內徑
Inner diameter
|
外徑
Outer diameter
|
厚度
Thickness
|
---|---|---|---|---|
PW10 | S45C | 4.5 | 10 | 3 |
PW12 | S45C | 5.5 | 12 | 3 |
PW12-6 | S45C | 6 | 12 | 3 |
PW16 | S45C | 6.5 | 16 | 4 |
PW20 | S45C | 8 | 20 | 5 |
PW22 | S45C | 10 | 22 | 5 |
PW25 | S45C | 10 | 25 | 5 |
PW25-12 | S45C | 12 | 25 | 5 |
PW27 | S45C | 13 | 27 | 8 |
PW30 | S45C | 13 | 30 | 8 |
PW35 | S45C | 16 | 35 | 8 |
PW40 | S45C | 16 | 40 | 8 |
PW50 | S45C | 20 | 50 | 10 |
5591.050 | 紅銅 | 5.1 | 10 | 1 |
5591.060 | 紅銅 | 6.1 | 11 | 1 |
5591.080 | 紅銅 | 8.1 | 12.1 | 1 |
5591.100 | 紅銅 | 10.1 | 15.6 | 1 |
5591.120 | 紅銅 | 12.4 | 17.1 | 1 |
5591.160 | 紅銅 | 18 | 26 | 1 |
5591.200 | 紅銅 | 21.4 | 30.2 | 1 |
5591.240 | 紅銅 | 25 | 35 | 1 |
5591.300 | 紅銅 | 32.1 | 40 | 1 |
