什麼是螺絲、什麼是螺栓
TOHATSU

本篇文章大致可分為
1.螺絲、螺栓常用材質
2.螺絲、螺栓名稱定義
3.螺紋標準
4.螺絲分類
5.螺絲、螺栓頭部型式
6.螺絲、螺栓槽型式

規格數據

TOHATSU 什麼是螺絲!什麼是螺栓!
  • 螺絲、螺栓常用材質
螺絲、螺栓是一種常見的緊固件,在各種行業上廣泛使用。
一般材質可分為金屬與塑膠。


  • 金屬材質:
金屬常用材質:S45C、SCM435、SS41、SUS304...等
金屬所製成的螺絲、螺栓,通常會經過表面處理(不銹鋼製品除外)而達到產品耐蝕性、耐磨性或者其他特殊功能等要求來增加產品壽命及美觀。
  • 鈦合金:
鈦合金螺絲、螺栓材質又可分為:GR2、GR5
GR2材質特性:具有中等強度、耐腐蝕性、無磁性和可成型性

常用領域:化学工業海洋工業航空產業熱交換器低溫作業...等

GR5材質特性:具有良好的熱成形性能、耐腐蝕性、無磁性和人體接受程度極佳
常用領域:化学工業航空產業醫療設備
  • KNDS4(超高強度螺絲鋼):


超高強度螺絲、螺栓材質:KNDS4(超高強度螺絲鋼)
螺絲級數:14.9
拉伸強度:1400N/mm²
屈服強度:1260N/mm²

塑膠材質:
塑膠螺絲又稱工程塑膠螺絲,材質特性如下表

塑膠螺絲材質特性表
Plastic material characteristics table

輕量性
Lightness
吸水性
Absorbency
耐煮沸水性
boiling water resistance
耐低溫
Low-temperature resistance
強韌性
Impact
抗蠕變性
Creep resistance
抗老化
Aging resistance
難燃性
Flame retardance
抗電性
Anti static
耐磨耗
Wearability
高強度
High-intensity
耐藥性
Drug tolerance
耐熱性
Heat endurance
PC
PPS
RENY
PEEK
PVC
PI
PP
PTFE
PFA
PVDF
PA
POM
PS
  • 陶瓷材質:
材質特性:耐高溫、耐低溫、絕緣、防磁、耐磨耗、耐腐蝕(注意:在高溫200度以上的水蒸氣環境下會發生老化現象)、抗氧化...等
常用領域:航空產業電子產業醫療設備化工工業通訊產業船舶產業...等
  • 螺絲、螺栓名稱定義
螺絲名稱定義 螺絲用途圖例

需要在組合件上鑽孔攻牙,不需要搭配螺帽使用

就可將產品鎖定或組裝。

螺栓名稱定義 螺栓用途圖例 牙條用途圖例
需要搭配螺帽使用,才可將產品鎖定或組裝。

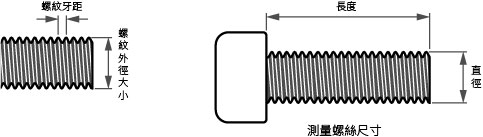

  • 螺紋標準


公制螺紋
ISO公制螺紋,是世界上最常用的通用型螺紋,螺紋由字母M表示,螺距由字母P表示,中間會以X作為連接,例如:M6X1.0。

美制螺紋
一般以番號標示,如#2-56;#4-40;#6-32;#8-32;#10-24。例如#8-32就是8號螺絲,每英吋有32牙。

英制螺紋(惠氏螺紋)
標示以W*N,英制螺紋牙距表示每一英吋有多少數量螺紋,例如,1/8"-40(外徑=1/8"=3.175mm,每英寸40牙)。

MJ螺紋
一種較高疲勞強度的螺紋,被國際標準化組織稱為航空航天螺紋。因此,如在產品上使用MJ是美制航空航天螺紋,它的基本牙型不同於美制普通螺紋的基本牙型。



  • 螺絲分類
螺絲可分為六大總類
1-1.機械牙螺絲
正常使用會搭配螺帽,或已預鑽內牙的孔使用。
主要應用於建築工程車用機械電子...等。
1-2.防盜螺絲
又稱為防拆卸螺絲,是一種為了防止長期置於戶外公共環境下的固定設施被盜的緊固件,結構簡單新穎,標準螺栓方便用戶,且省掉一個緊固螺母,使緊固與防盜一體化,應用領域十分廣泛。
主要用於電力設施鐵路設施高速公路的設施油田設施城市亮化路燈設施燈汽車輪胎公用健身器材...等。
1-3.組合螺絲
組合螺絲特點是均配上相應的墊圈,好處就是節省了時間,能夠使生產線操作方便快捷,提高工作效率並且有防鬆功能。
主要用於橋樑工程高層民用建築塔桅結構起重機械...等。
1-4.牙條
又稱螺柱,可以沿桿的整個長度延伸。
主要用於連接位移平台
2.自攻螺絲
相較於機械牙螺絲需要的預鑽孔,自攻螺絲完全省略這個步驟。
主要應用於建築工程木用裝潢...等。
3.鑽尾螺絲
鑽尾螺絲的設計多數為細牙。
主要應用於建築工程屋頂鐵皮屋...等。

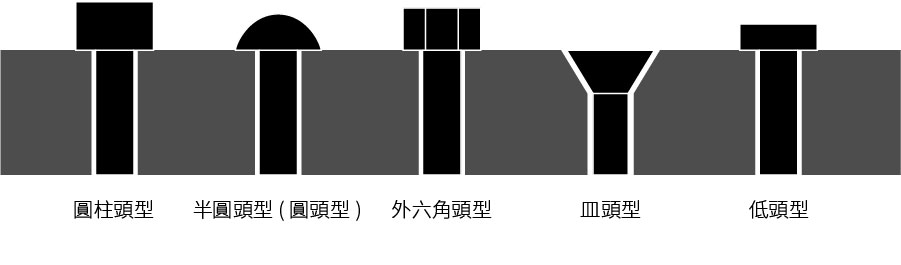

  • 螺絲、螺栓頭部型式
頭部型式 圓柱頭型
最常見的頭型也是設計者廣闊使用的緊固螺絲,可依照設計需求設計頭部外露或藏入來達到產品的美觀及表面的平整,但工件厚度不夠時,可以換成皿頭型螺絲達到產品美觀及平整的需求。
半圓頭型(圓頭型)
一般被應用在機械螺絲上面用來鎖附,因為圓形的螺絲頭可以降低螺絲頭在受到撞擊時的衝力,避免受到過大的撞擊力。
外六角頭型
主要用於薄壁零件上或受衝擊,振動或交變載荷的場合。
預緊接觸面積大,可以用很大的預緊力。
皿頭型
螺絲頭會沉入被鎖緊物的表面,使用得當時螺絲頭的頂面會與被鎖物齊平,這種螺絲可以在有限的空間組裝中達到鎖緊並避免螺絲干涉的問題。
低頭型
除了固定零件省空間、也可作護蓋螺栓使用。
主要用於用於汽車建築機械家電電子產業機車以及腳踏車零件上。

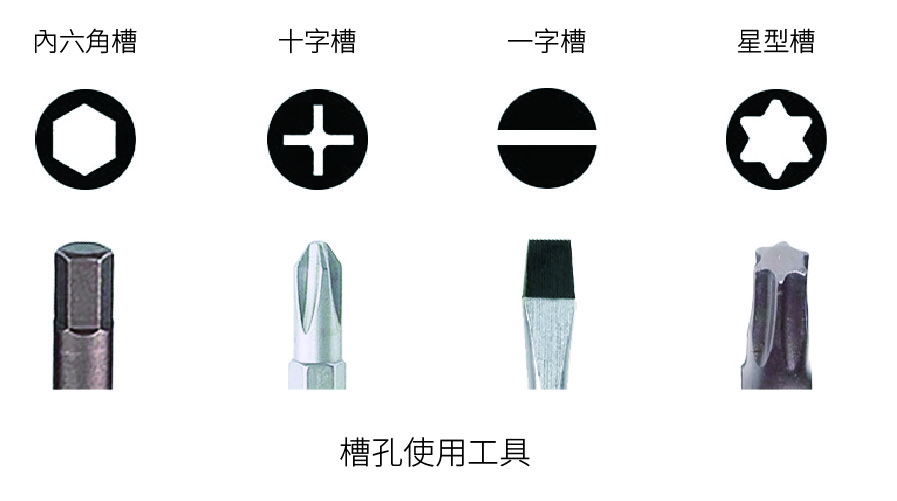

  • 螺絲、螺栓槽型式
槽型式 內六角槽
不容易滑牙、在使用中可以埋頭處理,即整個螺帽是沉到工件內部的,可保持工件表面的平整、美觀性、更多的裝配場合,特別是狹窄的場合,所以,它裝配、維修和調試都很方便。
十字槽
目前常見的螺絲槽型之一,雖然在鎖附時有機會損壞十字溝槽,但與一字槽型相比,十字槽螺絲要好很多,因為起子與溝體的接觸面積比較大,相對來說要穩定得多
一字槽
是螺絲固件歷史上最早出線的一種槽型,它的使用可謂是十分的廣泛。因為一字槽螺絲在使用時,只有一个地方可以施加壓力,在使用起子時很容易在橫向一字槽溝產生偏差而造成損壞。
星型槽
星型槽又稱梅花槽,是設計來防止工具凸起偏離避險槽體破壞,且能承受更高扭矩。
