盤型彈簧

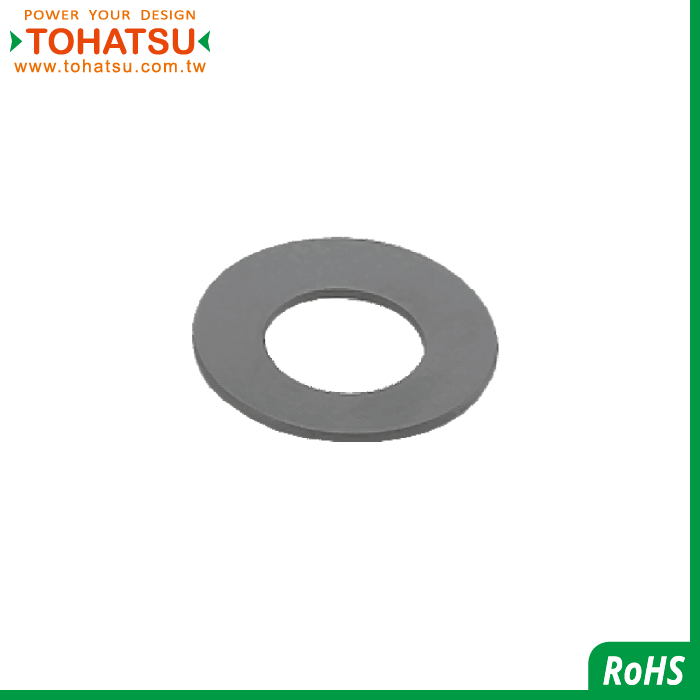

盤型彈簧(軸承使用)(材質:彈簧鋼)
KN
盤形彈簧又稱為碟形彈簧（碟簧），可藉由不同的堆疊組合達到所需要的荷重值，大幅降低螺旋形彈簧所需的壓縮空間，極適合於安裝空間小且需要高負荷之重型機械或設備，為目前機械元件大量使用的產品之一。
產品特性
1.具有在很小的空間，很小壓縮量的情況下獲得很大負荷的能力
2.通過組合方式的變化，可以改變彈簧特性
3.適用範圍廣泛、而且功能多，效率高
4.使用壽命長
5.緩衝能力強
導位方式
碟簧重疊使用時，需通過導向以防止橫向滑動。
導位方法有內徑導位和外徑導為，根據設計條件可任意選擇導位方式。
一般情況下使用內徑導位較多，而且穩定性好。
應用範圍
1.動力傳輸元件，如離合器、剎車系統、磁碟機傳動軸等應用
2.電氣系統傳動開關裝置之元件
3.切削中心機、鑽孔機、控制閥、球閥等
4.管路輸送系統、管路支架及沖床等螺柱、螺絲彈性墊圈
5.升降機、起重機、堆高機等重機械之元件
6.自動化機械之元件，如編織機、印刷機等
7.大型電動馬達、汽油壓渦輪、柴油引擎、幫浦等元件
8.沖床模具、軸承預壓用、油封
9.航空器、機車、自行車等座椅之元件
彈簧鋼材質說明
厚度≦1.25材質為C75S
厚度＞1.25材質為51CrV4
規格數據
|
盤行彈簧疊放方式
Disc spring stacking method
|
||
|
同向疊法
same direction
|
反向疊法
reverse direction
|
同、反向混合疊法
mix direction
|
 |
 |
 |
|
負荷力量與盤型彈簧之數量成倍數正比
The load force is proportional to the number of disc springs
|
壓縮行程與盤型彈簧之數量成倍數正比
The compression stroke is proportional to the number of disc springs
|
負荷與壓縮行程成倍數比例累進
The load and the compression stroke are multiplied and progressive
|
|
盤型彈簧安裝方式
Disc spring installation
|
|
 |
 |
|
盤型彈簧偶數堆疊的末端定位
End Positioning for Even Stacks of Disc Springs
|
盤型彈簧奇數堆疊的末端定位
End Positioning for Odd Stacks of Disc Springs
|
| 規格表\Specification Table |
|
品 號
Product No.
|
外徑
Outside diameter
|
內徑
inside diameter
|
厚度
Thickness
|
位移量
Displacement amount
|
總高度
Total height
|
適用軸承
Applicable Bearings
|
適用軸承
Applicable Bearings
|
適用軸承
Applicable Bearings
|
|---|---|---|---|---|---|---|---|---|
| KN403051 | 9.8 | 6.2 | 0.2 | 0.2 | 0.4 | 623 | – | EL3 |
| KN409300 | 12.8 | 7.2 | 0.25 | 0.25 | 0.5 | 624 | – | EL4 |
| KN413900 | 15.8 | 8.2 | 0.25 | 0.3 | 0.55 | 625 | 634 | EL5 |
| KN419600 | 18.8 | 9.2 | 0.3 | 0.35 | 0.65 | 626 | 635 | EL6/R5 |
| KN419750 | 18.8 | 10.2 | 0.35 | 0.35 | 0.7 | 607 | – | EL7 |
| KN424300 | 21.8 | 12.3 | 0.35 | 0.4 | 0.75 | 608 | 627 | EL8/R7 |
| KN427900 | 23.7 | 14.3 | 0.4 | 0.5 | 0.9 | 609 | – | EL9 |
| KN429300 | 25.7 | 14.3 | 0.4 | 0.5 | 0.9 | 6000 | 629 | R9 |
| KN429501 | 27.7 | 17.3 | 0.4 | 0.6 | 1 | 6001 | – | – |
| KN432500 | 29.7 | 17.4 | 0.4 | 0.7 | 1.1 | – | 6200 | – |
| KN433600 | 31.7 | 20.4 | 0.4 | 0.7 | 1.1 | 6002 | 6201 | – |
| KN435351 | 34.6 | 20.4 | 0.4 | 0.7 | 1.1 | – | – | 6300 |
| KN435400 | 34.6 | 22.4 | 0.5 | 0.7 | 1.2 | 6003 | 6202 | – |
| KN436400 | 36.6 | 20.4 | 0.5 | 0.8 | 1.3 | – | – | 6301 |
| KN436700 | 39.6 | 25.5 | 0.5 | 0.8 | 1.3 | – | 6203 | – |
| KN438250 | 41.6 | 25.5 | 0.5 | 0.9 | 1.4 | 6004 | – | 6302 |
| KN439000 | 46.5 | 30.5 | 0.6 | 0.9 | 1.5 | 6005 | 6204 | 6303 |
| KN440625 | 51.5 | 35.5 | 0.6 | 0.9 | 1.5 | – | 6205 | 6304 |
| KN440800 | 54.5 | 40.5 | 0.6 | 0.9 | 1.5 | 6006 | – | – |
| KN542600 | 61.5 | 40.5 | 0.7 | 1.1 | 1.8 | 6007 | 6206 | 6305 |
| KN543201 | 67.5 | 50.5 | 0.7 | 1 | 1.7 | 6008 | – | – |
| KN544900 | 71.5 | 45.5 | 0.7 | 1.4 | 2.1 | – | – | 6306 |
| KN545100 | 71.5 | 50.5 | 0.7 | 1.4 | 2.1 | – | 6207 | – |
| KN545200 | 74.5 | 55.5 | 0.8 | 1.1 | 1.9 | 6009 | – | – |
| KN545300 | 79.5 | 50.5 | 0.8 | 1.5 | 2.3 | – | – | 6307 |
| KN545400 | 79.5 | 55.5 | 0.8 | 1.5 | 2.3 | 6010 | 6208 | – |
| KN546911 | 84.5 | 60.5 | 0.9 | 1.6 | 2.5 | – | 6209 | – |
| KN547000 | 89.5 | 60.5 | 0.9 | 1.6 | 2.5 | – | – | 6308 |
| KN547100 | 89.5 | 65.5 | 0.9 | 1.6 | 2.5 | 6011 | 6210 | – |
| KN547500 | 94.5 | 75.5 | 1 | 1.2 | 2.2 | 6012 | – | – |
| KN547620 | 99 | 65.5 | 1 | 1.6 | 2.6 | – | – | 6309 |
| KN547700 | 99 | 70.5 | 1 | 1.6 | 2.6 | 6013 | 6211 | – |
| KN648700 | 109 | 70.5 | 1.25 | 1.45 | 2.7 | – | – | 6310 |
| KN648750 | 109 | 75.5 | 1.25 | 1.45 | 2.7 | 6014 | 6212 | – |
| KN649400 | 114 | 90.5 | 1.25 | 1.2 | 2.45 | 6015 | – | – |
| KN649500 | 119 | 75.5 | 1.25 | 1.55 | 2.8 | – | – | 6311 |
| KN649600 | 119 | 85.5 | 1.25 | 1.55 | 2.8 | – | 6213 | – |
| KN649700 | 124 | 90.5 | 1.25 | 1.75 | 3 | 6016 | 6214 | – |
| KN651800 | 129 | 85.5 | 1.25 | 1.95 | 3.2 | – | – | 6312 |
| KN651801 | 129 | 95.5 | 1.25 | 1.95 | 3.2 | 6017 | 6215 | – |
| KN651900 | 139 | 90.5 | 1.25 | 2 | 3.25 | – | – | 6313 |
| KN625002 | 139 | 101 | 1.25 | 2 | 3.25 | 6018 | 6216 | – |
| KN652580 | 149 | 95.5 | 1.5 | 1.7 | 3.2 | – | – | 6314 |
| KN653300 | 149 | 106 | 1.5 | 1.7 | 3.2 | 6020 | 6217 | – |
| KN653301 | 159 | 101 | 1.5 | 2 | 3.5 | – | – | 6315 |
| KN653401 | 159 | 111 | 1.5 | 2 | 3.5 | 6021 | 6218 | – |
| KN653800 | 169 | 111 | 1.5 | 2.3 | 3.8 | – | – | 6316 |
| KN653801 | 169 | 121 | 1.5 | 2.3 | 3.8 | 6022 | 6219 | – |
| KN653850 | 179 | 121 | 2 | 2.2 | 4.2 | – | – | 6317 |
| KN653854 | 179 | 126 | 2 | 2.2 | 4.2 | 6024 | 6220 | – |
| KN654600 | 189 | 121 | 2 | 2.3 | 4.3 | – | – | 6318 |
| KN654700 | 189 | 131 | 2 | 2.3 | 4.3 | – | 6221 | – |
| KN654890 | 198 | 131 | 2 | 2.5 | 4.5 | – | – | 6319 |
| KN654900 | 198 | 141 | 2 | 2.5 | 4.5 | 6026 | 6222 | – |
| KN656310 | 213 | 151 | 2.25 | 2.25 | 4.5 | – | 6224 | 6320 |
| KN656510 | 223 | 161 | 2.25 | 2.35 | 4.6 | 6030 | – | 6321 |
| KN656702 | 228 | 161 | 2.25 | 2.7 | 4.95 | – | 6226 | – |
| KN656712 | 238 | 161 | 2.25 | 3 | 5.25 | 6032 | – | 6322 |
| KN656831 | 248 | 171 | 2.5 | 2.5 | 5 | – | 6228 | – |
| KN658100 | 258 | 171 | 2.5 | 3 | 5.5 | 6034 | – | 6324 |
| KN658202 | 268 | 181 | 2.5 | 3.2 | 5.7 | – | 6230 | – |
| KN658250 | 278 | 181 | 2.5 | 3.5 | 6 | 6036 | – | 6326 |
| KN658300 | 288 | 191 | 2.75 | 3 | 5.75 | 6038 | 6232 | – |
| KN658340 | 298 | 191 | 2.75 | 3.6 | 6.35 | – | – | 6328 |
| KN658350 | 308 | 202 | 3 | 3.1 | 6.1 | 6040 | 6234 | – |
| KN658400 | 318 | 212 | 3 | 3.2 | 6.2 | – | 6236 | 6330 |
| KN658600 | 338 | 232 | 3 | 3.6 | 6.6 | 6044 | 6238 | 6332 |
| KN658871 | 358 | 242 | 3 | 4 | 7 | 6048 | 6240 | 6334 |
