產品介紹

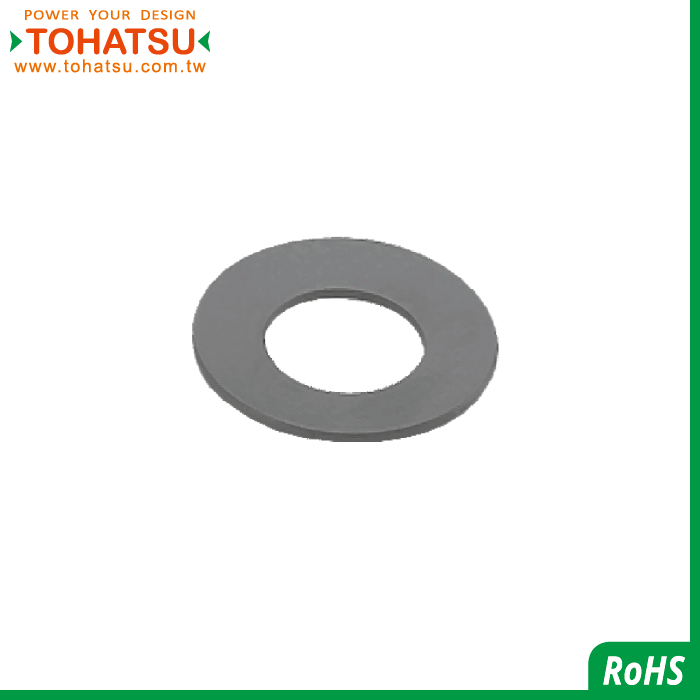

盤型彈簧
盤型彈簧(材質:彈簧鋼/SUS301)
DS DSS
又稱為碟形彈簧(碟簧),可藉由不同的堆疊組合達到所需要的荷重值,大幅降低螺旋形彈簧所需的壓縮空間,極適合於安裝空間小且需要高負荷之重型機械或設備。
產品特性
1.具有在很小的空間,很小壓縮量的情況下獲得很大負荷的能力
2.通過組合方式的變化,可以改變彈簧特性
3.適用範圍廣泛、而且功能多,效率高
4.使用壽命長
5.緩衝能力強
導位方式
碟簧重疊使用時,需通過導向以防止橫向滑動。
導位方法有內徑導位和外徑導為,根據設計條件可任意選擇導位方式。
一般情況下使用內徑導位較多,而且穩定性好。
應用範圍
1.動力傳輸元件,如離合器、剎車系統、磁碟機傳動軸等應用
2.電氣系統傳動開關裝置之元件
3.切削中心機、鑽孔機、控制閥、球閥等
4.管路輸送系統、管路支架及沖床等螺柱、螺絲彈性墊圈
5.升降機、起重機、堆高機等重機械之元件
6.自動化機械之元件,如編織機、印刷機等
7.大型電動馬達、汽油壓渦輪、柴油引擎、幫浦等元件
8.沖床模具、軸承預壓用、油封
9.航空器、機車、自行車等座椅之元件
彈簧鋼材質說明
厚度≦1.25材質為C75S
厚度>1.25材質為51CrV4
規格數據
盤行彈簧疊放方式
Disc spring stacking method
|
||
同向疊法
same direction
|
反向疊法
reverse direction
|
同、反向混合疊法
mix direction
|
![]() |
![]() |
![]() |
負荷力量與盤型彈簧之數量成倍數正比
The load force is proportional to the number of disc springs
|
壓縮行程與盤型彈簧之數量成倍數正比
The compression stroke is proportional to the number of disc springs
|
負荷與壓縮行程成倍數比例累進
The load and the compression stroke are multiplied and progressive
|
盤型彈簧安裝方式
Disc spring installation
|
|
![]() |
![]() |
盤型彈簧偶數堆疊的末端定位
End Positioning for Even Stacks of Disc Springs
|
盤型彈簧奇數堆疊的末端定位
End Positioning for Odd Stacks of Disc Springs
|
規格表\Specification Table |
品號
Product No.
|
材質
Materials
|
外徑
Outside diameter
|
內徑
inside diameter
|
厚度
Thickness
|
位移量
Displacement amount
|
總高度
Total height
|
---|---|---|---|---|---|---|
DS-06-3.2-0.3 | 彈簧鋼 | 6 | 3.2 | 0.3 | 0.15 | 0.45 |
DS-08-3.2-0.2 | 彈簧鋼 | 8 | 3.2 | 0.2 | 0.2 | 0.4 |
DS-08-3.2-0.3 | 彈簧鋼 | 8 | 3.2 | 0.3 | 0.25 | 0.55 |
DS-08-3.2-0.4 | 彈簧鋼 | 8 | 3.2 | 0.4 | 0.2 | 0.6 |
DS-08-4.2-0.2 | 彈簧鋼 | 8 | 4.2 | 0.2 | 0.25 | 0.45 |
DS-08-4.2-0.3 | 彈簧鋼 | 8 | 4.2 | 0.3 | 0.25 | 0.55 |
DS-08-4.2-0.4 | 彈簧鋼 | 8 | 4.2 | 0.4 | 0.2 | 0.6 |
DS-10-3.2-0.3 | 彈簧鋼 | 10 | 3.2 | 0.3 | 0.35 | 0.65 |
DS-10-3.2-0.4 | 彈簧鋼 | 10 | 3.2 | 0.4 | 0.3 | 0.7 |
DS-10-3.2-0.5 | 彈簧鋼 | 10 | 3.2 | 0.5 | 0.25 | 0.75 |
DS-10-4.2-0.4 | 彈簧鋼 | 10 | 4.2 | 0.4 | 0.3 | 0.7 |
DS-10-4.2-0.5 | 彈簧鋼 | 10 | 4.2 | 0.5 | 0.25 | 0.75 |
DS-10-5.2-0.25 | 彈簧鋼 | 10 | 5.2 | 0.25 | 0.3 | 0.55 |
DS-10-5.2-0.4 | 彈簧鋼 | 10 | 5.2 | 0.4 | 0.3 | 0.7 |
DS-10-5.2-0.5 | 彈簧鋼 | 10 | 5.2 | 0.5 | 0.25 | 0.75 |
DS-12-4.2-0.4 | 彈簧鋼 | 12 | 4.2 | 0.4 | 0.4 | 0.8 |
DS-12-4.2-0.5 | 彈簧鋼 | 12 | 4.2 | 0.5 | 0.35 | 0.85 |
DS-12-4.2-0.6 | 彈簧鋼 | 12 | 4.2 | 0.6 | 0.4 | 1 |
DS-12-5.2-0.5 | 彈簧鋼 | 12 | 5.2 | 0.5 | 0.4 | 0.9 |
DS-12-5.2-0.6 | 彈簧鋼 | 12 | 5.2 | 0.6 | 0.35 | 0.95 |
DS-12-6.2-0.5 | 彈簧鋼 | 12 | 6.2 | 0.5 | 0.35 | 0.85 |
DS-12-6.2-0.6 | 彈簧鋼 | 12 | 6.2 | 0.6 | 0.35 | 0.95 |
DS-12.5-5.2-0.5 | 彈簧鋼 | 12.5 | 5.2 | 0.5 | 0.35 | 0.85 |
DS-12.5-6.2-0.35 | 彈簧鋼 | 12.5 | 6.2 | 0.35 | 0.45 | 0.8 |
DS-12.5-6.2-0.5 | 彈簧鋼 | 12.5 | 6.2 | 0.5 | 0.35 | 0.85 |
DS-12.5-6.2-0.7 | 彈簧鋼 | 12.5 | 6.2 | 0.7 | 0.3 | 1 |
DS-14-7.2-0.35 | 彈簧鋼 | 14 | 7.2 | 0.35 | 0.45 | 0.8 |
DS-14-7.2-0.5 | 彈簧鋼 | 14 | 7.2 | 0.5 | 0.4 | 0.9 |
DS-14-7.2-0.8 | 彈簧鋼 | 14 | 7.2 | 0.8 | 0.3 | 1.1 |
DS-15-5.2-0.4 | 彈簧鋼 | 15 | 5.2 | 0.4 | 0.55 | 0.95 |
DS-15-5.2-0.5 | 彈簧鋼 | 15 | 5.2 | 0.5 | 0.5 | 1 |
DS-15-5.2-0.6 | 彈簧鋼 | 15 | 5.2 | 0.6 | 0.45 | 1.05 |
DS-15-5.2-0.7 | 彈簧鋼 | 15 | 5.2 | 0.7 | 0.4 | 1.1 |
DS-15-6.2-0.5 | 彈簧鋼 | 15 | 6.2 | 0.5 | 0.5 | 1 |
DS-15-6.2-0.6 | 彈簧鋼 | 15 | 6.2 | 0.6 | 0.45 | 1.05 |
DS-15-6.2-0.7 | 彈簧鋼 | 15 | 6.2 | 0.7 | 0.4 | 1.1 |
DS-15-8.2-0.7 | 彈簧鋼 | 15 | 8.2 | 0.7 | 0.4 | 1.1 |
DS-15-8.2-0.8 | 彈簧鋼 | 15 | 8.2 | 0.8 | 0.4 | 1.2 |
DS-16-8.2-0.4 | 彈簧鋼 | 16 | 8.2 | 0.4 | 0.5 | 0.9 |
DS-16-8.2-0.6 | 彈簧鋼 | 16 | 8.2 | 0.6 | 0.45 | 1.05 |
DS-16-8.2-0.7 | 彈簧鋼 | 16 | 8.2 | 0.7 | 0.45 | 1.15 |
DS-16-8.2-0.8 | 彈簧鋼 | 16 | 8.2 | 0.8 | 0.4 | 1.2 |
DS-16-8.2-0.9 | 彈簧鋼 | 16 | 8.2 | 0.9 | 0.35 | 1.25 |
DS-18-6.2-0.4 | 彈簧鋼 | 18 | 6.2 | 0.4 | 0.6 | 1 |
DS-18-6.2-0.5 | 彈簧鋼 | 18 | 6.2 | 0.5 | 0.6 | 1.1 |
DS-18-6.2-0.6 | 彈簧鋼 | 18 | 6.2 | 0.6 | 0.6 | 1.2 |
DS-18-6.2-0.7 | 彈簧鋼 | 18 | 6.2 | 0.7 | 0.55 | 1.25 |
DS-18-6.2-0.8 | 彈簧鋼 | 18 | 6.2 | 0.8 | 0.5 | 1.3 |
DS-18-8.2-0.5 | 彈簧鋼 | 18 | 8.2 | 0.5 | 0.6 | 1.1 |
DS-18-8.2-0.7 | 彈簧鋼 | 18 | 8.2 | 0.7 | 0.55 | 1.25 |
DS-18-8.2-0.8 | 彈簧鋼 | 18 | 8.2 | 0.8 | 0.5 | 1.3 |
DS-18-8.2-1 | 彈簧鋼 | 18 | 8.2 | 1 | 0.4 | 1.4 |
DS-18-9.2-0.45 | 彈簧鋼 | 18 | 9.2 | 0.45 | 0.6 | 1.05 |
DS-18-9.2-0.7 | 彈簧鋼 | 18 | 9.2 | 0.7 | 0.5 | 1.2 |
DS-18-9.2-1 | 彈簧鋼 | 18 | 9.2 | 1 | 0.4 | 1.4 |
DS-20-8.2-0.6 | 彈簧鋼 | 20 | 8.2 | 0.6 | 0.7 | 1.3 |
DS-20-8.2-0.7 | 彈簧鋼 | 20 | 8.2 | 0.7 | 0.65 | 1.35 |
DS-20-8.2-0.8 | 彈簧鋼 | 20 | 8.2 | 0.8 | 0.6 | 1.4 |
DS-20-8.2-0.9 | 彈簧鋼 | 20 | 8.2 | 0.9 | 0.55 | 1.45 |
DS-20-8.2-1 | 彈簧鋼 | 20 | 8.2 | 1 | 0.55 | 1.55 |
DS-20-10.2-0.5 | 彈簧鋼 | 20 | 10.2 | 0.5 | 0.65 | 1.15 |
DS-20-10.2-0.8 | 彈簧鋼 | 20 | 10.2 | 0.8 | 0.55 | 1.35 |
DS-20-10.2-0.9 | 彈簧鋼 | 20 | 10.2 | 0.9 | 0.55 | 1.45 |
DS-20-10.2-1 | 彈簧鋼 | 20 | 10.2 | 1 | 0.55 | 1.55 |
DS-*20-10.2-1.1 | 彈簧鋼 | *20 | 10.2 | 1.1 | 0.45 | 1.55 |
DS-20-10.2-1.25 | 彈簧鋼 | 20 | 10.2 | 1.25 | 0.5 | 1.75 |
DS-20-10.2-1.5 | 彈簧鋼 | 20 | 10.2 | 1.5 | 0.3 | 1.8 |
DS-22.5-11.2-0.6 | 彈簧鋼 | 22.5 | 11.2 | 0.6 | 0.8 | 1.4 |
DS-22.5-11.2-0.8 | 彈簧鋼 | 22.5 | 11.2 | 0.8 | 0.65 | 1.45 |
DS-22.5-11.2-1.25 | 彈簧鋼 | 22.5 | 11.2 | 1.25 | 0.5 | 1.75 |
DS-23-8.2-0.7 | 彈簧鋼 | 23 | 8.2 | 0.7 | 0.8 | 1.5 |
DS-23-8.2-0.8 | 彈簧鋼 | 23 | 8.2 | 0.8 | 0.75 | 1.55 |
DS-23-8.2-0.9 | 彈簧鋼 | 23 | 8.2 | 0.9 | 0.7 | 1.6 |
DS-23-8.2-1 | 彈簧鋼 | 23 | 8.2 | 1 | 0.7 | 1.7 |
DS-23-10.2-0.9 | 彈簧鋼 | 23 | 10.2 | 0.9 | 0.75 | 1.65 |
DS-23-10.2-1 | 彈簧鋼 | 23 | 10.2 | 1 | 0.7 | 1.7 |
DS-23-10.2-1.25 | 彈簧鋼 | 23 | 10.2 | 1.25 | 0.65 | 1.9 |
DS-23-12.2-1 | 彈簧鋼 | 23 | 12.2 | 1 | 0.6 | 1.6 |
DS-23-12.2-1.25 | 彈簧鋼 | 23 | 12.2 | 1.25 | 0.6 | 1.85 |
DS-23-12.2-1.5 | 彈簧鋼 | 23 | 12.2 | 1.5 | 0.5 | 2 |
DS-25-10.2-1 | 彈簧鋼 | 25 | 10.2 | 1 | 0.75 | 1.75 |
DS-25-12.2-0.7 | 彈簧鋼 | 25 | 12.2 | 0.7 | 0.9 | 1.6 |
DS-25-12.2-0.9 | 彈簧鋼 | 25 | 12.2 | 0.9 | 0.7 | 1.6 |
DS-25-12.2-1 | 彈簧鋼 | 25 | 12.2 | 1 | 0.8 | 1.8 |
DS-25-12.2-1.25 | 彈簧鋼 | 25 | 12.2 | 1.25 | 0.7 | 1.95 |
DS-25-12.2-1.5 | 彈簧鋼 | 25 | 12.2 | 1.5 | 0.55 | 2.05 |
DS-28-10.2-0.8 | 彈簧鋼 | 28 | 10.2 | 0.8 | 0.95 | 1.75 |
DS-28-10.2-1 | 彈簧鋼 | 28 | 10.2 | 1 | 0.9 | 1.9 |
DS-28-10.2-1.25 | 彈簧鋼 | 28 | 10.2 | 1.25 | 0.8 | 2.5 |
DS-28-10.2-1.5 | 彈簧鋼 | 28 | 10.2 | 1.5 | 0.7 | 2.2 |
DS-28-12.2-1 | 彈簧鋼 | 28 | 12.2 | 1 | 0.95 | 1.95 |
DS-28-12.2-1.25 | 彈簧鋼 | 28 | 12.2 | 1.25 | 0.85 | 2.1 |
DS-28-12.2-1.5 | 彈簧鋼 | 28 | 12.2 | 1.5 | 0.75 | 2.25 |
DS-28-14.2-0.8 | 彈簧鋼 | 28 | 14.2 | 0.8 | 1 | 1.8 |
DS-28-14.2-1 | 彈簧鋼 | 28 | 14.2 | 1 | 0.8 | 1.8 |
DS-28-14.2-1.25 | 彈簧鋼 | 28 | 14.2 | 1.25 | 0.85 | 2.1 |
DS-28-14.2-1.5 | 彈簧鋼 | 28 | 14.2 | 1.5 | 0.65 | 2.15 |
DS-31.5-12.2-1 | 彈簧鋼 | 31.5 | 12.2 | 1 | 1.1 | 2.1 |
DS-31.5-12.2-1.25 | 彈簧鋼 | 31.5 | 12.2 | 1.25 | 0.95 | 2.2 |
DS-31.5-12.2-1.5 | 彈簧鋼 | 31.5 | 12.2 | 1.5 | 0.95 | 2.35 |
DS-31.5-16.3-0.8 | 彈簧鋼 | 31.5 | 16.3 | 0.8 | 1.05 | 1.85 |
DS-31.5-16.3-1.25 | 彈簧鋼 | 31.5 | 16.3 | 1.25 | 0.9 | 2.15 |
DS-31.5-16.3-1.5 | 彈簧鋼 | 31.5 | 16.3 | 1.5 | 0.9 | 2.4 |
DS-31.5-16.3-1.75 | 彈簧鋼 | 31.5 | 16.3 | 1.75 | 0.7 | 2.45 |
DS-31.5-16.3-2 | 彈簧鋼 | 31.5 | 16.3 | 2 | 0.75 | 2.75 |
DS-34-12.3-1 | 彈簧鋼 | 34 | 12.3 | 1 | 1.25 | 2.25 |
DS-34-12.3-1.25 | 彈簧鋼 | 34 | 12.3 | 1.25 | 1.1 | 2.35 |
DS-34-12.3-1.5 | 彈簧鋼 | 34 | 12.3 | 1.5 | 1 | 2.5 |
DS-34-14.3-1.25 | 彈簧鋼 | 34 | 14.3 | 1.25 | 1.15 | 2.4 |
DS-34-14.3-1.5 | 彈簧鋼 | 34 | 14.3 | 1.5 | 1.05 | 2.55 |
DS-34-16.3-1.5 | 彈簧鋼 | 34 | 16.3 | 1.5 | 1.05 | 2.55 |
DS-34-16.3-2 | 彈簧鋼 | 34 | 16.3 | 2 | 0.85 | 2.85 |
DS-35.5-18.3-0.9 | 彈簧鋼 | 35.5 | 18.3 | 0.9 | 1.15 | 2.05 |
DS-35.5-18.3-1.25 | 彈簧鋼 | 35.5 | 18.3 | 1.25 | 1 | 2.25 |
DS-35.5-18.3-2 | 彈簧鋼 | 35.5 | 18.3 | 2 | 0.8 | 2.8 |
DS-40-14.3-1.25 | 彈簧鋼 | 40 | 14.3 | 1.25 | 1.4 | 2.65 |
DS-40-14.3-1.5 | 彈簧鋼 | 40 | 14.3 | 1.5 | 1.25 | 2.75 |
DS-40-14.3-2 | 彈簧鋼 | 40 | 14.3 | 2 | 1.05 | 3.05 |
DS-40-16.3-1.5 | 彈簧鋼 | 40 | 16.3 | 1.5 | 1.3 | 2.8 |
DS-40-16.3-2 | 彈簧鋼 | 40 | 16.3 | 2 | 1.1 | 3.1 |
DS-40-18.3-2 | 彈簧鋼 | 40 | 18.3 | 2 | 1.15 | 3.15 |
DS-40-20.4-1 | 彈簧鋼 | 40 | 20.4 | 1 | 1.3 | 2.3 |
DS-40-20.4-1.5 | 彈簧鋼 | 40 | 20.4 | 1.5 | 1.15 | 2.65 |
DS-40-20.4-2 | 彈簧鋼 | 40 | 20.4 | 2 | 1.1 | 3.1 |
DS-40-20.4-2.25 | 彈簧鋼 | 40 | 20.4 | 2.25 | 0.9 | 3.15 |
DS-40-20.4-2.5 | 彈簧鋼 | 40 | 20.4 | 2.5 | 0.95 | 3.45 |
DS-45-22.4-1.25 | 彈簧鋼 | 45 | 22.4 | 1.25 | 1.6 | 2.85 |
DS-45-22.4-1.75 | 彈簧鋼 | 45 | 22.4 | 1.75 | 1.3 | 3.05 |
DS-45-22.4-2.5 | 彈簧鋼 | 45 | 22.4 | 2.5 | 1 | 3.5 |
DS-50-18.4-1.25 | 彈簧鋼 | 50 | 18.4 | 1.25 | 1.6 | 2.85 |
DS-50-18.4-1.5 | 彈簧鋼 | 50 | 18.4 | 1.5 | 1.8 | 3.3 |
DS-50-18.4-2 | 彈簧鋼 | 50 | 18.4 | 2 | 1.5 | 3.5 |
DS-50-18.4-2.5 | 彈簧鋼 | 50 | 18.4 | 2.5 | 1.6 | 4.1 |
DS-50-18.4-3 | 彈簧鋼 | 50 | 18.4 | 3 | 1.4 | 4.4 |
DS-50-20.4-2 | 彈簧鋼 | 50 | 20.4 | 2 | 1.5 | 3.5 |
DS-50-20.4-2.5 | 彈簧鋼 | 50 | 20.4 | 2.5 | 1.35 | 3.85 |
DS-50-22.4-2 | 彈簧鋼 | 50 | 22.4 | 2 | 1.6 | 3.6 |
DS-50-22.4-2.5 | 彈簧鋼 | 50 | 22.4 | 2.5 | 1.4 | 3.9 |
DS-50-25.4-1.25 | 彈簧鋼 | 50 | 25.4 | 1.25 | 1.6 | 2.85 |
DS-50-25.4-1.5 | 彈簧鋼 | 50 | 25.4 | 1.5 | 1.6 | 3.1 |
DS-50-25.4-2 | 彈簧鋼 | 50 | 25.4 | 2 | 1.4 | 3.4 |
DS-50-25.4-2.5 | 彈簧鋼 | 50 | 25.4 | 2.5 | 1.4 | 3.9 |
DS-50-25.4-3 | 彈簧鋼 | 50 | 25.4 | 3 | 1.1 | 4.1 |
DS-56-28.5-1.5 | 彈簧鋼 | 56 | 28.5 | 1.5 | 1.95 | 3.45 |
DS-56-28.5-2 | 彈簧鋼 | 56 | 28.5 | 2 | 1.6 | 3.6 |
DS-56-28.5-3 | 彈簧鋼 | 56 | 28.5 | 3 | 1.3 | 4.3 |
DS-60-20.5-2 | 彈簧鋼 | 60 | 20.5 | 2 | 2.1 | 4.1 |
DS-60-20.5-2.5 | 彈簧鋼 | 60 | 20.5 | 2.5 | 1.8 | 4.3 |
DS-60-20.5-3 | 彈簧鋼 | 60 | 20.5 | 3 | 1.7 | 4.7 |
DS-60-25.5-2.5 | 彈簧鋼 | 60 | 25.5 | 2.5 | 1.9 | 4.4 |
DS-60-25.5-3 | 彈簧鋼 | 60 | 25.5 | 3 | 1.65 | 4.65 |
DS-60-30.5-2.5 | 彈簧鋼 | 60 | 30.5 | 2.5 | 1.8 | 4.3 |
DS-60-30.5-3 | 彈簧鋼 | 60 | 30.5 | 3 | 1.7 | 4.7 |
DS-60-30.5-3.5 | 彈簧鋼 | 60 | 30.5 | 3.5 | 1.5 | 5 |
DS-63-31-1.8 | 彈簧鋼 | 63 | 31 | 1.8 | 2.35 | 4.15 |
DS-63-31-2.5 | 彈簧鋼 | 63 | 31 | 2.5 | 1.75 | 4.25 |
DS-63-31-3 | 彈簧鋼 | 63 | 31 | 3 | 1.8 | 4.8 |
DS-63-31-3.5 | 彈簧鋼 | 63 | 31 | 3.5 | 1.4 | 4.9 |
DS-70-25.5-2 | 彈簧鋼 | 70 | 25.5 | 2 | 2.5 | 4.5 |
DS-70-30.5-2.5 | 彈簧鋼 | 70 | 30.5 | 2.5 | 2.4 | 4.9 |
DS-70-30.5-3 | 彈簧鋼 | 70 | 30.5 | 3 | 2.1 | 5.1 |
DS-70-35.5-3 | 彈簧鋼 | 70 | 35.5 | 3 | 2.1 | 5.1 |
DS-70-35.5-4 | 彈簧鋼 | 70 | 35.5 | 4 | 1.8 | 5.8 |
DS-70-40.5-4 | 彈簧鋼 | 70 | 40.5 | 4 | 1.6 | 5.6 |
DS-70-40.5-5 | 彈簧鋼 | 70 | 40.5 | 5 | 1.2 | 6.2 |
DS-71-36-2 | 彈簧鋼 | 71 | 36 | 2 | 2.6 | 4.6 |
DS-71-36-2.5 | 彈簧鋼 | 71 | 36 | 2.5 | 2 | 4.5 |
DS-71-36-4 | 彈簧鋼 | 71 | 36 | 4 | 1.6 | 5.6 |
DS-80-31-2.5 | 彈簧鋼 | 80 | 31 | 2.5 | 2.8 | 5.3 |
DS-80-31-3 | 彈簧鋼 | 80 | 31 | 3 | 2.5 | 5.5 |
DS-80-31-4 | 彈簧鋼 | 80 | 31 | 4 | 2.1 | 6.1 |
DS-80-36-3 | 彈簧鋼 | 80 | 36 | 3 | 2.7 | 5.7 |
DS-80-36-4 | 彈簧鋼 | 80 | 36 | 4 | 2.2 | 6.2 |
DS-80-41-2.25 | 彈簧鋼 | 80 | 41 | 2.25 | 2.95 | 5.2 |
DS-80-41-3 | 彈簧鋼 | 80 | 41 | 3 | 2.3 | 5.3 |
DS-80-41-4 | 彈簧鋼 | 80 | 41 | 4 | 2.2 | 6.2 |
DS-80-41-5 | 彈簧鋼 | 80 | 41 | 5 | 1.7 | 6.7 |
DS-90-46-2.5 | 彈簧鋼 | 90 | 46 | 2.5 | 3.2 | 5.7 |
DS-90-46-3.5 | 彈簧鋼 | 90 | 46 | 3.5 | 2.5 | 6 |
DS-90-46-5 | 彈簧鋼 | 90 | 46 | 5 | 2 | 7 |
DS-100-41-4 | 彈簧鋼 | 100 | 41 | 4 | 3.2 | 7.2 |
DS-100-41-5 | 彈簧鋼 | 100 | 41 | 5 | 2.75 | 7.75 |
DS-100-51-2.7 | 彈簧鋼 | 100 | 51 | 2.7 | 3.5 | 6.2 |
DS-100-51-3.5 | 彈簧鋼 | 100 | 51 | 3.5 | 2.8 | 6.3 |
DS-100-51-4 | 彈簧鋼 | 100 | 51 | 4 | 3 | 7 |
DS-100-51-5 | 彈簧鋼 | 100 | 51 | 5 | 2.8 | 7.8 |
DS-100-51-6 | 彈簧鋼 | 100 | 51 | 6 | 2.2 | 8.2 |
DS-112-57-3 | 彈簧鋼 | 112 | 57 | 3 | 3.9 | 6.9 |
DS-112-57-4 | 彈簧鋼 | 112 | 57 | 4 | 3.2 | 7.2 |
DS-112-57-6 | 彈簧鋼 | 112 | 57 | 6 | 2.5 | 8.5 |
DS-125-41-4 | 彈簧鋼 | 125 | 41 | 4 | 4.2 | 8.2 |
DS-125-51-4 | 彈簧鋼 | 125 | 51 | 4 | 4.5 | 8.5 |
DS-125-51-5 | 彈簧鋼 | 125 | 51 | 5 | 3.9 | 8.9 |
DS-125-51-6 | 彈簧鋼 | 125 | 51 | 6 | 3.4 | 9.4 |
DS-125-61-5 | 彈簧鋼 | 125 | 61 | 5 | 4 | 9 |
DS-125-61-6 | 彈簧鋼 | 125 | 61 | 6 | 3.6 | 9.6 |
DS-125-61-8 | 彈簧鋼 | 125 | 61 | 8 | 2.9 | 10.9 |
DS-125-64-3.5 | 彈簧鋼 | 125 | 64 | 3.5 | 4.5 | 8 |
DS-125-64-5 | 彈簧鋼 | 125 | 64 | 5 | 3.5 | 8.5 |
DS-125-64-8 | 彈簧鋼 | 125 | 64 | 8 | 2.6 | 10.6 |
DS-125-71-6 | 彈簧鋼 | 125 | 71 | 6 | 3.3 | 9.3 |
DS-125-71-8 | 彈簧鋼 | 125 | 71 | 8 | 2.4 | 10.4 |
DS-125-71-10 | 彈簧鋼 | 125 | 71 | 10 | 1.8 | 11.8 |
DS-140-72-3.8 | 彈簧鋼 | 140 | 72 | 3.8 | 4.9 | 8.7 |
DS-140-72-5 | 彈簧鋼 | 140 | 72 | 5 | 4 | 9 |
DS-140-72-8 | 彈簧鋼 | 140 | 72 | 8 | 3.2 | 11.2 |
DS-150-61-5 | 彈簧鋼 | 150 | 61 | 5 | 5.3 | 10.3 |
DS-150-61-6 | 彈簧鋼 | 150 | 61 | 6 | 4.8 | 10.8 |
DS-150-71-6 | 彈簧鋼 | 150 | 71 | 6 | 4.8 | 10.8 |
DS-150-71-8 | 彈簧鋼 | 150 | 71 | 8 | 4 | 12 |
DS-150-81-8 | 彈簧鋼 | 150 | 81 | 8 | 3.7 | 11.7 |
DS-150-81-10 | 彈簧鋼 | 150 | 81 | 10 | 3 | 13 |
DS-160-82-4.3 | 彈簧鋼 | 160 | 82 | 4.3 | 5.6 | 9.9 |
DS-160-82-6 | 彈簧鋼 | 160 | 82 | 6 | 4.5 | 10.5 |
DS-160-82-10 | 彈簧鋼 | 160 | 82 | 10 | 3.5 | 13.5 |
DS-180-92-4.8 | 彈簧鋼 | 180 | 92 | 4.8 | 6.2 | 11 |
DS-180-92-6 | 彈簧鋼 | 180 | 92 | 6 | 5.1 | 11.1 |
DS-180-92-10 | 彈簧鋼 | 180 | 92 | 10 | 4 | 14 |
DS-200-82-8 | 彈簧鋼 | 200 | 82 | 8 | 6.2 | 14.2 |
DS-200-82-10 | 彈簧鋼 | 200 | 82 | 10 | 5.5 | 15.5 |
DS-200-82-12 | 彈簧鋼 | 200 | 82 | 12 | 4.6 | 16.6 |
DS-200-92-10 | 彈簧鋼 | 200 | 92 | 10 | 5.6 | 15.6 |
DS-200-92-12 | 彈簧鋼 | 200 | 92 | 12 | 4.8 | 16.8 |
DS-200-92-14 | 彈簧鋼 | 200 | 92 | 14 | 4.1 | 18.1 |
DS-200-102-5.5 | 彈簧鋼 | 200 | 102 | 5.5 | 7 | 12.5 |
DS-200-102-8 | 彈簧鋼 | 200 | 102 | 8 | 5.6 | 13.6 |
DS-200-102-10 | 彈簧鋼 | 200 | 102 | 10 | 5.6 | 15.6 |
DS-200-102-12 | 彈簧鋼 | 200 | 102 | 12 | 4.2 | 16.2 |
DS-200-102-14 | 彈簧鋼 | 200 | 102 | 14 | 4.2 | 18.2 |
DS-200-112-12 | 彈簧鋼 | 200 | 112 | 12 | 4.2 | 16.2 |
DS-200-112-14 | 彈簧鋼 | 200 | 112 | 14 | 3.5 | 17.5 |
DS-200-112-16 | 彈簧鋼 | 200 | 112 | 16 | 2.8 | 18.8 |
DS-225-112-6.5 | 彈簧鋼 | 225 | 112 | 6.5 | 7.1 | 13.6 |
DS-225-112-8 | 彈簧鋼 | 225 | 112 | 8 | 6.5 | 14.5 |
DS-225-112-12 | 彈簧鋼 | 225 | 112 | 12 | 5 | 17 |
DS-250-102-10 | 彈簧鋼 | 250 | 102 | 10 | 8 | 18 |
DS-250-102-12 | 彈簧鋼 | 250 | 102 | 12 | 7 | 19 |
DS-250-127-7 | 彈簧鋼 | 250 | 127 | 7 | 7.8 | 14.8 |
DS-250-127-10 | 彈簧鋼 | 250 | 127 | 10 | 7 | 17 |
DS-250-127-12 | 彈簧鋼 | 250 | 127 | 12 | 7.3 | 19.3 |
DS-250-127-14 | 彈簧鋼 | 250 | 127 | 14 | 5.6 | 19.6 |
DS-250-127-16 | 彈簧鋼 | 250 | 127 | 16 | 5.8 | 21.8 |
DSS-06-3.2-0.3 | SUS301 | 6 | 3.2 | 0.3 | 0.15 | 0.45 |
DSS-08-4.2-0.2 | SUS301 | 8 | 4.2 | 0.2 | 0.25 | 0.45 |
DSS-08-4.2-0.3 | SUS301 | 8 | 4.2 | 0.3 | 0.25 | 0.55 |
DSS-08-4.2-0.4 | SUS301 | 8 | 4.2 | 0.4 | 0.2 | 0.6 |
DSS-10-5.2-0.25 | SUS301 | 10 | 5.2 | 0.25 | 0.3 | 0.55 |
DSS-10-5.2-0.4 | SUS301 | 10 | 5.2 | 0.4 | 0.3 | 0.7 |
DSS-10-5.2-0.5 | SUS301 | 10 | 5.2 | 0.5 | 0.25 | 0.75 |
DSS-12-4.2-0.4 | SUS301 | 12 | 4.2 | 0.4 | 0.4 | 0.8 |
DSS-12-4.2-0.5 | SUS301 | 12 | 4.2 | 0.5 | 0.35 | 0.8 |
DSS-12-6.2-0.5 | SUS301 | 12 | 6.2 | 0.5 | 0.35 | 0.85 |
DSS-12.5-6.2-0.5 | SUS301 | 12.5 | 6.2 | 0.5 | 0.35 | 0.85 |
DSS-12.5-6.2-0.7 | SUS301 | 12.5 | 6.2 | 0.7 | 0.3 | 0.85 |
DSS-14-7.2-0.35 | SUS301 | 14 | 7.2 | 0.35 | 0.45 | 0.8 |
DSS-14-7.2-0.5 | SUS301 | 14 | 7.2 | 0.5 | 0.4 | 0.9 |
DSS-14-7.2-0.8 | SUS301 | 14 | 7.2 | 0.8 | 0.3 | 1.1 |
DSS-15-8.2-0.8 | SUS301 | 15 | 8.2 | 0.8 | 0.4 | 1.25 |
DSS-16-8.2-0.4 | SUS301 | 16 | 8.2 | 0.4 | 0.5 | 1.05 |
DSS-16-8.2-0.6 | SUS301 | 16 | 8.2 | 0.6 | 0.45 | 1.25 |
DSS-16-8.2-0.9 | SUS301 | 16 | 8.2 | 0.9 | 0.35 | 1.25 |
DSS-18-6.2-0.4 | SUS301 | 18 | 6.2 | 0.4 | 0.6 | 1.2 |
DSS-18-9.2-0.7 | SUS301 | 18 | 9.2 | 0.7 | 0.5 | 1.4 |
DSS-18-9.2-1 | SUS301 | 18 | 9.2 | 1 | 0.4 | 1.4 |
DSS-20-10.2-0.5 | SUS301 | 20 | 10.2 | 0.5 | 0.65 | 1.15 |
DSS-20-10.2-0.8 | SUS301 | 20 | 10.2 | 0.8 | 0.55 | 1.35 |
DSS-20-10.2-0.9 | SUS301 | 20 | 10.2 | 0.9 | 0.55 | 1.4 |
DSS-20-10.2-1 | SUS301 | 20 | 10.2 | 1 | 0.55 | 1.55 |
DSS-20-10.2-1.1 | SUS301 | 20 | 10.2 | 1.1 | 0.45 | 1.55 |
DSS-25-12.2-0.7 | SUS301 | 25 | 12.2 | 0.7 | 0.9 | 1.6 |
DSS-25-12.2-0.9 | SUS301 | 25 | 12.2 | 0.9 | 0.7 | 1.6 |
DSS-25-12.2-1.5 | SUS301 | 25 | 12.2 | 1.5 | 0.55 | 1.9 |
DSS-28-14.2-0.8 | SUS301 | 28 | 14.2 | 0.8 | 1 | 1.8 |
DSS-28-14.2-1 | SUS301 | 28 | 14.2 | 1 | 0.8 | 1.8 |
DSS-28-14.2-1.5 | SUS301 | 28 | 14.2 | 1.5 | 0.65 | 2.15 |
DSS-31.5-16.3-1.25 | SUS301 | 31.5 | 16.3 | 1.25 | 0.9 | 2 |
DSS-31.5-16.3-1.75 | SUS301 | 31.5 | 16.3 | 1.75 | 0.7 | 2.3 |
DSS-35.5-18.3-1.25 | SUS301 | 35.5 | 18.3 | 1.25 | 1 | 2.15 |
DSS-35.5-18.3-2 | SUS301 | 35.5 | 18.3 | 2 | 0.8 | 2.65 |
DSS-40-20.4-1 | SUS301 | 40 | 20.4 | 1 | 1.3 | 2.3 |
DSS-40-20.4-1.5 | SUS301 | 40 | 20.4 | 1.5 | 1.15 | 2.45 |
DSS-40-20.4-2 | SUS301 | 40 | 20.4 | 2 | 1.1 | 2.8 |
DSS-40-20.4-2.25 | SUS301 | 40 | 20.4 | 2.25 | 0.9 | 2.95 |
DSS-45-22.4-1.25 | SUS301 | 45 | 22.4 | 1.25 | 1.6 | 2.85 |
DSS-45-22.4-1.75 | SUS301 | 45 | 22.4 | 1.75 | 1.3 | 3 |
DSS-45-22.4-2.5 | SUS301 | 45 | 22.4 | 2.5 | 1 | 4.1 |
DSS-50-25.4-1.25 | SUS301 | 50 | 25.4 | 1.25 | 1.6 | 2.85 |
DSS-50-25.4-2 | SUS301 | 50 | 25.4 | 2 | 1.4 | 3.4 |
DSS-50-25.4-3 | SUS301 | 50 | 25.4 | 3 | 1.1 | 4.3 |
