產品介紹
圓線彈簧

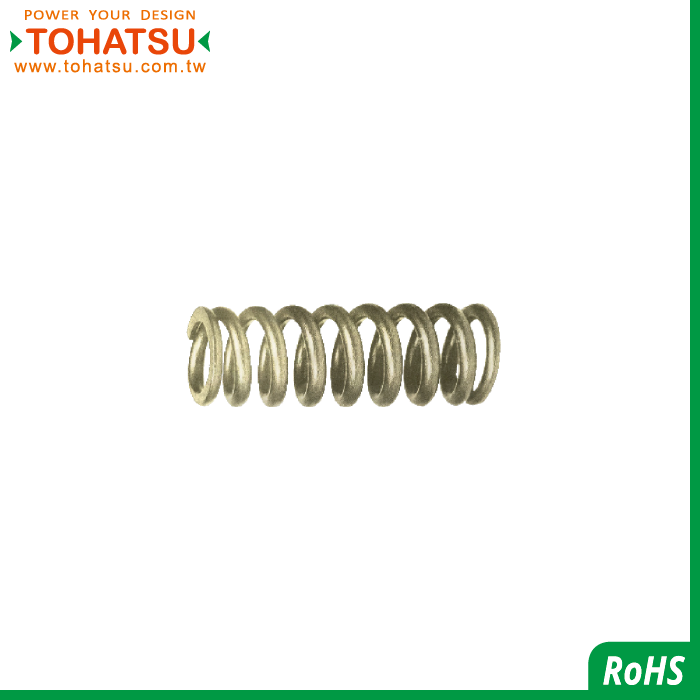

圓線彈簧(材質:SUS304、壓縮量75%)
OY
圓線彈簧又稱螺旋彈簧,為壓縮彈簧、壓簧的一種,是彈簧中最常見的種類,截面為圓形,主為回彈、減震、提供推力。材質有琴鋼線(SWP)與不鏽鋼線(SUS304),其耐熱與荷重程度不同,規格有兩端磨平與無磨平。頂出力量較小,壓縮量較大。通常運用在頂出銷、滑塊等頂出量(高度)較高的設計
荷重計算方式
荷重(N)=定數(N/mm)×壓縮量(mm)
此產品接受客製,不限數量,請填寫彈簧客製表單
規格數據
圓線彈簧客製化表單(Round Wire Spring Customized Form):請點擊
材質
Materials
|
顏色
Color
|
使用溫度(ºC)
Operating temperature (ºC)
|
定數設定表
Spring constant setting table
|
圓線彈簧公差表
Round Wire Spring Tolerance Table
|
||||
外徑範圍
Outer diameter range
|
定數(N/mm)
Spring constant
|
外徑
Outer diameter
|
自由長
Free length
|
|||||
SUS304 |
本色
True Color
|
80 | 2 | 0.05 | ≦10 | >12 | ≦50 | ≧55 |
3~8 | 0.098 | +0/-0.5 | +0/-0.8 | ±1.5 | ±2.5 | |||
10~16 | 0.2 | |||||||
20 | 0.3 |
規格表\Specification Table |
品號
Product No.
|
外徑
Outside diameter
|
內徑
inside diameter
|
線徑
Wire Diameter
|
自由長
Free length
|
定數(N/mm)
Spring constant
|
最大壓縮量(mm)
Max compression
|
---|---|---|---|---|---|---|
OY02-05 | 2 | 1.74 | 0.13 | 5 | 0.05 | 3.75 |
OY02-10 | 2 | 1.74 | 0.13 | 10 | 0.05 | 7.5 |
OY02-15 | 2 | 1.7 | 0.15 | 15 | 0.05 | 11.25 |
OY02-20 | 2 | 1.7 | 0.15 | 20 | 0.05 | 15 |
OY02-25 | 2 | 1.64 | 0.18 | 25 | 0.05 | 18.75 |
OY02-30 | 2 | 1.64 | 0.18 | 30 | 0.05 | 22.5 |
OY03-05 | 3 | 2.68 | 0.16 | 5 | 0.098 | 3.75 |
OY03-10 | 3 | 2.6 | 0.2 | 10 | 0.098 | 7.5 |
OY03-15 | 3 | 2.54 | 0.23 | 15 | 0.098 | 11.25 |
OY03-20 | 3 | 2.54 | 0.23 | 20 | 0.098 | 15 |
OY03-25 | 3 | 2.48 | 0.26 | 25 | 0.098 | 18.75 |
OY03-30 | 3 | 2.48 | 0.26 | 30 | 0.098 | 22.5 |
OY04-05 | 4 | 3.6 | 0.2 | 5 | 0.098 | 3.75 |
OY04-10 | 4 | 3.54 | 0.23 | 10 | 0.098 | 7.5 |
OY04-15 | 4 | 3.48 | 0.26 | 15 | 0.098 | 11.25 |
OY04-20 | 4 | 3.42 | 0.29 | 20 | 0.098 | 15 |
OY04-25 | 4 | 3.4 | 0.3 | 25 | 0.098 | 18.75 |
OY04-30 | 4 | 3.4 | 0.3 | 30 | 0.098 | 22.5 |
OY05-05 | 5 | 4.54 | 0.23 | 5 | 0.098 | 3.75 |
OY05-10 | 5 | 4.48 | 0.26 | 10 | 0.098 | 7.5 |
OY05-15 | 5 | 4.4 | 0.3 | 15 | 0.098 | 11.25 |
OY05-20 | 5 | 4.4 | 0.3 | 20 | 0.098 | 15 |
OY05-25 | 5 | 4.36 | 0.32 | 25 | 0.098 | 18.75 |
OY05-30 | 5 | 4.36 | 0.32 | 30 | 0.098 | 22.5 |
OY05-35 | 5 | 4.3 | 0.35 | 35 | 0.098 | 26.25 |
OY05-40 | 5 | 4.3 | 0.35 | 40 | 0.098 | 30 |
OY06-05 | 6 | 5.48 | 0.26 | 5 | 0.098 | 3.75 |
OY06-10 | 6 | 5.4 | 0.3 | 10 | 0.098 | 7.5 |
OY06-15 | 6 | 5.36 | 0.32 | 15 | 0.098 | 11.25 |
OY06-20 | 6 | 5.3 | 0.35 | 20 | 0.098 | 15 |
OY06-25 | 6 | 5.24 | 0.38 | 25 | 0.098 | 18.75 |
OY06-30 | 6 | 5.2 | 0.4 | 30 | 0.098 | 22.5 |
OY06-35 | 6 | 5.2 | 0.4 | 35 | 0.098 | 26.25 |
OY06-40 | 6 | 5.2 | 0.4 | 40 | 0.098 | 30 |
OY08-10 | 8 | 7.3 | 0.35 | 10 | 0.098 | 7.5 |
OY08-15 | 8 | 7.2 | 0.4 | 15 | 0.098 | 11.25 |
OY08-20 | 8 | 7.2 | 0.4 | 20 | 0.098 | 15 |
OY08-25 | 8 | 7.1 | 0.45 | 25 | 0.098 | 18.75 |
OY08-30 | 8 | 7.1 | 0.45 | 30 | 0.098 | 22.5 |
OY08-35 | 8 | 7 | 0.5 | 35 | 0.098 | 26.25 |
OY08-40 | 8 | 7 | 0.5 | 40 | 0.098 | 30 |
OY08-45 | 8 | 7 | 0.5 | 45 | 0.098 | 33.75 |
OY08-50 | 8 | 6.9 | 0.55 | 50 | 0.098 | 37.5 |
OY10-10 | 10 | 9 | 0.5 | 10 | 0.2 | 7.5 |
OY10-15 | 10 | 9 | 0.5 | 15 | 0.2 | 11.25 |
OY10-20 | 10 | 8.9 | 0.55 | 20 | 0.2 | 15 |
OY10-25 | 10 | 8.9 | 0.55 | 25 | 0.2 | 18.75 |
OY10-30 | 10 | 8.8 | 0.6 | 30 | 0.2 | 22.5 |
OY10-35 | 10 | 8.8 | 0.6 | 35 | 0.2 | 26.25 |
OY10-40 | 10 | 8.8 | 0.6 | 40 | 0.2 | 30 |
OY10-45 | 10 | 8.7 | 0.65 | 45 | 0.2 | 33.75 |
OY10-50 | 10 | 8.7 | 0.65 | 50 | 0.2 | 37.5 |
OY12-15 | 12 | 10.9 | 0.55 | 15 | 0.2 | 11.25 |
OY12-20 | 12 | 10.9 | 0.55 | 20 | 0.2 | 15 |
OY12-25 | 12 | 10.8 | 0.6 | 25 | 0.2 | 18.75 |
OY12-30 | 12 | 10.7 | 0.65 | 30 | 0.2 | 22.5 |
OY12-35 | 12 | 10.7 | 0.65 | 35 | 0.2 | 26.25 |
OY12-40 | 12 | 10.6 | 0.7 | 40 | 0.2 | 30 |
OY12-45 | 12 | 10.6 | 0.7 | 45 | 0.2 | 33.75 |
OY12-50 | 12 | 10.6 | 0.7 | 50 | 0.2 | 37.5 |
OY12-60 | 12 | 10.4 | 0.8 | 60 | 0.2 | 45 |
OY12-70 | 12 | 10.4 | 0.8 | 70 | 0.2 | 52.5 |
OY12-80 | 12 | 10.4 | 0.8 | 80 | 0.2 | 60 |
OY13-15 | 13 | 11.8 | 0.6 | 15 | 0.2 | 11.25 |
OY13-20 | 13 | 11.8 | 0.6 | 20 | 0.2 | 15 |
OY13-25 | 13 | 11.7 | 0.65 | 25 | 0.2 | 18.75 |
OY13-30 | 13 | 11.7 | 0.65 | 30 | 0.2 | 22.5 |
OY13-35 | 13 | 11.6 | 0.7 | 35 | 0.2 | 26.25 |
OY13-40 | 13 | 11.5 | 0.75 | 40 | 0.2 | 30 |
OY13-45 | 13 | 11.5 | 0.75 | 45 | 0.2 | 33.75 |
OY13-50 | 13 | 11.4 | 0.8 | 50 | 0.2 | 37.5 |
OY13-60 | 13 | 11.4 | 0.8 | 60 | 0.2 | 45 |
OY13-70 | 13 | 11.3 | 0.85 | 70 | 0.2 | 52.5 |
OY13-80 | 13 | 11.3 | 0.85 | 80 | 0.2 | 60 |
OY16-15 | 16 | 14.6 | 0.7 | 15 | 0.2 | 11.25 |
OY16-20 | 16 | 14.6 | 0.7 | 20 | 0.2 | 15 |
OY16-25 | 16 | 14.6 | 0.7 | 25 | 0.2 | 18.75 |
OY16-30 | 16 | 14.5 | 0.75 | 30 | 0.2 | 22.5 |
OY16-35 | 16 | 14.4 | 0.8 | 35 | 0.2 | 26.25 |
OY16-40 | 16 | 14.4 | 0.8 | 40 | 0.2 | 30 |
OY16-45 | 16 | 14.3 | 0.85 | 45 | 0.2 | 33.75 |
OY16-50 | 16 | 14.2 | 0.9 | 50 | 0.2 | 37.5 |
OY16-60 | 16 | 14.2 | 0.9 | 60 | 0.2 | 45 |
OY16-70 | 16 | 14 | 1 | 70 | 0.2 | 52.5 |
OY16-80 | 16 | 14 | 1 | 80 | 0.2 | 60 |
OY20-20 | 20 | 18.2 | 0.9 | 20 | 0.3 | 15 |
OY20-25 | 20 | 18.2 | 0.9 | 25 | 0.3 | 18.75 |
OY20-30 | 20 | 18.2 | 0.9 | 30 | 0.3 | 22.5 |
OY20-35 | 20 | 18 | 1 | 35 | 0.3 | 26.25 |
OY20-40 | 20 | 18 | 1 | 40 | 0.3 | 30 |
OY20-45 | 20 | 18 | 1 | 45 | 0.3 | 33.75 |
OY20-50 | 20 | 17.8 | 1.1 | 50 | 0.3 | 37.5 |
OY20-60 | 20 | 17.8 | 1.1 | 60 | 0.3 | 45 |
OY20-70 | 20 | 17.6 | 1.2 | 70 | 0.3 | 52.5 |
OY20-80 | 20 | 17.6 | 1.2 | 80 | 0.3 | 60 |
