產品介紹

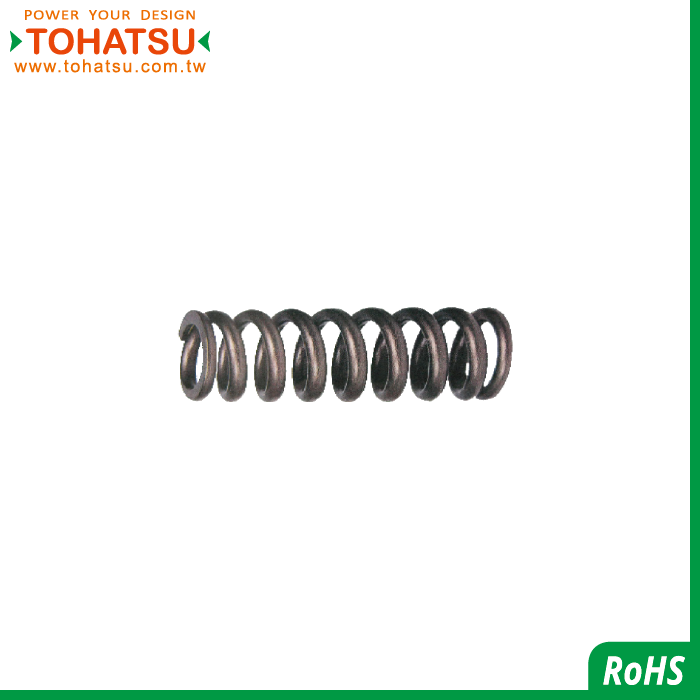

圓線彈簧
圓線彈簧(材質:SWP、壓縮量35%)
AM
圓線彈簧又稱螺旋彈簧,為壓縮彈簧、壓簧的一種,是彈簧中最常見的種類,截面為圓形,主為回彈、減震、提供推力。材質有琴鋼線(SWP)與不鏽鋼線(SUS304),其耐熱與荷重程度不同,規格有兩端磨平與無磨平。頂出力量較小,壓縮量較大。通常運用在頂出銷、滑塊等頂出量(高度)較高的設計
荷重計算方式
荷重(N)=定數(N/mm)×壓縮量(mm)
此產品接受客製,不限數量,請填寫彈簧客製表單
規格數據
圓線彈簧客製化表單(Round Wire Spring Customized Form):請點擊
材質
Materials
|
顏色
Color
|
使用溫度(ºC)
Operating temperature (ºC)
|
定數設定表
Spring constant setting table
|
圓線彈簧公差表
Round Wire Spring Tolerance Table
|
||||
外徑範圍
Outer diameter range
|
定數(N/mm)
Spring constant
|
外徑
Outer diameter
|
自由長
Free length
|
|||||
SWP |
本色
True Color
|
80 | 3~4 | 2 | ≦13 | >13 | ≦50 | ≧55 |
5~16 | 2.9 | +0/-0.5 | +0/-0.8 | ±1.5 | ±2.5 | |||
18~27 | 4.9 |
規格表\Specification Table |
品號
Product No.
|
外徑
Outside diameter
|
內徑
inside diameter
|
線徑
Wire Diameter
|
自由長
Free length
|
定數(N/mm)
Spring constant
|
最大壓縮量(mm)
Max compression
|
---|---|---|---|---|---|---|
AM03-05 | 3 | 2.3 | 0.35 | 5 | 2 | 1.8 |
AM03-10 | 3 | 2.24 | 0.38 | 10 | 2 | 3.5 |
AM03-15 | 3 | 2.1 | 0.45 | 15 | 2 | 5.3 |
AM03-20 | 3 | 2 | 0.5 | 20 | 2 | 7 |
AM03-25 | 3 | 2 | 0.5 | 25 | 2 | 7.5 |
AM03-30 | 3 | 1.9 | 0.55 | 30 | 2 | 9 |
AM04-05 | 4 | 3.2 | 0.4 | 5 | 2 | 1.7 |
AM04-10 | 4 | 3.1 | 0.45 | 10 | 2 | 3.5 |
AM04-15 | 4 | 3 | 0.5 | 15 | 2 | 5.2 |
AM04-20 | 4 | 2.9 | 0.55 | 20 | 2 | 7 |
AM04-25 | 4 | 2.8 | 0.6 | 25 | 2 | 8.7 |
AM04-30 | 4 | 2.8 | 0.6 | 30 | 2 | 10.5 |
AM04-35 | 4 | 2.7 | 0.65 | 35 | 2 | 12.2 |
AM04-40 | 4 | 2.7 | 0.65 | 40 | 2 | 12 |
AM05-05 | 5 | 4 | 0.5 | 5 | 2.9 | 1.7 |
AM05-10 | 5 | 3.8 | 0.6 | 10 | 2.9 | 3.5 |
AM05-15 | 5 | 3.7 | 0.65 | 15 | 2.9 | 5.2 |
AM05-20 | 5 | 3.7 | 0.65 | 20 | 2.9 | 7 |
AM05-25 | 5 | 3.6 | 0.7 | 25 | 2.9 | 8.7 |
AM05-30 | 5 | 3.5 | 0.75 | 30 | 2.9 | 10.5 |
AM05-35 | 5 | 3.4 | 0.8 | 35 | 2.9 | 12.2 |
AM05-40 | 5 | 3.3 | 0.85 | 40 | 2.9 | 14 |
AM05-45 | 5 | 3.3 | 0.85 | 45 | 2.9 | 15.8 |
AM05-50 | 5 | 3.2 | 0.9 | 50 | 2.9 | 15 |
AM05-55 | 5 | 3.2 | 0.9 | 55 | 2.9 | 16.5 |
AM05-60 | 5 | 3.2 | 0.9 | 60 | 2.9 | 18 |
AM05-65 | 5 | 3.2 | 0.9 | 65 | 2.9 | 17.6 |
AM05-70 | 5 | 3.2 | 0.9 | 70 | 2.9 | 19.6 |
AM06-05 | 6 | 4.9 | 0.55 | 5 | 2.9 | 1.7 |
AM06-10 | 6 | 4.7 | 0.65 | 10 | 2.9 | 3.5 |
AM06-15 | 6 | 4.5 | 0.75 | 15 | 2.9 | 5.2 |
AM06-20 | 6 | 4.5 | 0.75 | 20 | 2.9 | 7 |
AM06-25 | 6 | 4.3 | 0.85 | 25 | 2.9 | 8.7 |
AM06-30 | 6 | 4.3 | 0.85 | 30 | 2.9 | 10.5 |
AM06-35 | 6 | 4.2 | 0.9 | 35 | 2.9 | 12.2 |
AM06-40 | 6 | 4.2 | 0.9 | 40 | 2.9 | 14 |
AM06-45 | 6 | 4.2 | 0.9 | 45 | 2.9 | 15.8 |
AM06-50 | 6 | 4.2 | 0.9 | 50 | 2.9 | 17.5 |
AM06-55 | 6 | 4 | 1 | 55 | 2.9 | 19.2 |
AM06-60 | 6 | 4 | 1 | 60 | 2.9 | 18 |
AM06-65 | 6 | 4 | 1 | 65 | 2.9 | 18.8 |
AM06-70 | 6 | 3.8 | 1.1 | 70 | 2.9 | 20 |
AM06-80 | 6 | 3.8 | 1.1 | 80 | 2.9 | 22.4 |
AM08-10 | 8 | 6.5 | 0.75 | 10 | 2.9 | 3.5 |
AM08-15 | 8 | 6.2 | 0.9 | 15 | 2.9 | 5.2 |
AM08-20 | 8 | 6.2 | 0.9 | 20 | 2.9 | 7 |
AM08-25 | 8 | 6.2 | 0.9 | 25 | 2.9 | 8.7 |
AM08-30 | 8 | 6.2 | 0.9 | 30 | 2.9 | 10.5 |
AM08-35 | 8 | 6 | 1 | 35 | 2.9 | 12.2 |
AM08-40 | 8 | 6 | 1 | 40 | 2.9 | 14 |
AM08-45 | 8 | 5.8 | 1.1 | 45 | 2.9 | 15.8 |
AM08-50 | 8 | 5.8 | 1.1 | 50 | 2.9 | 17.5 |
AM08-55 | 8 | 5.6 | 1.2 | 55 | 2.9 | 19.2 |
AM08-60 | 8 | 5.6 | 1.2 | 60 | 2.9 | 21 |
AM08-65 | 8 | 5.6 | 1.2 | 65 | 2.9 | 22.7 |
AM08-70 | 8 | 5.6 | 1.2 | 70 | 2.9 | 24.5 |
AM08-80 | 8 | 5.4 | 1.3 | 80 | 2.9 | 28 |
AM10-10 | 10 | 8.2 | 0.9 | 10 | 2.9 | 3.5 |
AM10-15 | 10 | 8 | 1 | 15 | 2.9 | 5.2 |
AM10-20 | 10 | 8 | 1 | 20 | 2.9 | 7 |
AM10-25 | 10 | 7.8 | 1.1 | 25 | 2.9 | 8.7 |
AM10-30 | 10 | 7.8 | 1.1 | 30 | 2.9 | 10.5 |
AM10-35 | 10 | 7.6 | 1.2 | 35 | 2.9 | 12.2 |
AM10-40 | 10 | 7.6 | 1.2 | 40 | 2.9 | 14 |
AM10-45 | 10 | 7.4 | 1.3 | 45 | 2.9 | 15.8 |
AM10-50 | 10 | 7.4 | 1.3 | 50 | 2.9 | 17.5 |
AM10-55 | 10 | 7.4 | 1.3 | 55 | 2.9 | 19.2 |
AM10-60 | 10 | 7.2 | 1.4 | 60 | 2.9 | 21 |
AM10-65 | 10 | 7.2 | 1.4 | 65 | 2.9 | 22.7 |
AM10-70 | 10 | 7.2 | 1.4 | 70 | 2.9 | 24.5 |
AM10-80 | 10 | 7.2 | 1.4 | 80 | 2.9 | 28 |
AM12-10 | 12 | 10 | 1 | 10 | 2.9 | 3.5 |
AM12-15 | 12 | 9.8 | 1.1 | 15 | 2.9 | 5.2 |
AM12-20 | 12 | 9.8 | 1.1 | 20 | 2.9 | 7 |
AM12-25 | 12 | 9.8 | 1.1 | 25 | 2.9 | 8.7 |
AM12-30 | 12 | 9.6 | 1.2 | 30 | 2.9 | 10.5 |
AM12-35 | 12 | 9.6 | 1.2 | 35 | 2.9 | 12.2 |
AM12-40 | 12 | 9.4 | 1.3 | 40 | 2.9 | 14 |
AM12-45 | 12 | 9.4 | 1.3 | 45 | 2.9 | 15.8 |
AM12-50 | 12 | 9.4 | 1.3 | 50 | 2.9 | 17.5 |
AM12-55 | 12 | 9.2 | 1.4 | 55 | 2.9 | 19.2 |
AM12-60 | 12 | 9.2 | 1.4 | 60 | 2.9 | 21 |
AM12-65 | 12 | 9 | 1.5 | 65 | 2.9 | 22.7 |
AM12-70 | 12 | 9 | 1.5 | 70 | 2.9 | 24.5 |
AM12-80 | 12 | 8.8 | 1.6 | 80 | 2.9 | 28 |
AM13-10 | 13 | 11 | 1 | 10 | 2.9 | 3.5 |
AM13-15 | 13 | 10.6 | 1.2 | 15 | 2.9 | 5.2 |
AM13-20 | 13 | 10.4 | 1.3 | 20 | 2.9 | 7 |
AM13-25 | 13 | 10.4 | 1.3 | 25 | 2.9 | 8.7 |
AM13-30 | 13 | 10.2 | 1.4 | 30 | 2.9 | 10.5 |
AM13-35 | 13 | 10.2 | 1.4 | 35 | 2.9 | 12.2 |
AM13-40 | 13 | 10.2 | 1.4 | 40 | 2.9 | 14 |
AM13-45 | 13 | 10.2 | 1.4 | 45 | 2.9 | 15.8 |
AM13-50 | 13 | 10.2 | 1.4 | 50 | 2.9 | 17.5 |
AM13-55 | 13 | 10 | 1.5 | 55 | 2.9 | 19.2 |
AM13-60 | 13 | 10 | 1.5 | 60 | 2.9 | 21 |
AM13-65 | 13 | 9.8 | 1.6 | 65 | 2.9 | 22.7 |
AM13-70 | 13 | 9.8 | 1.6 | 70 | 2.9 | 24.5 |
AM13-80 | 13 | 9.6 | 1.7 | 80 | 2.9 | 28 |
AM13-90 | 13 | 9.6 | 1.7 | 90 | 2.9 | 31.5 |
AM14-15 | 14 | 11.6 | 1.2 | 15 | 2.9 | 5.2 |
AM14-20 | 14 | 11.4 | 1.3 | 20 | 2.9 | 7 |
AM14-25 | 14 | 11.2 | 1.4 | 25 | 2.9 | 8.7 |
AM14-30 | 14 | 11.2 | 1.4 | 30 | 2.9 | 10.5 |
AM14-35 | 14 | 11.2 | 1.4 | 35 | 2.9 | 12.2 |
AM14-40 | 14 | 11.2 | 1.4 | 40 | 2.9 | 14 |
AM14-45 | 14 | 11 | 1.5 | 45 | 2.9 | 15.8 |
AM14-50 | 14 | 11 | 1.5 | 50 | 2.9 | 17.5 |
AM14-55 | 14 | 11 | 1.5 | 55 | 2.9 | 19.2 |
AM14-60 | 14 | 10.8 | 1.6 | 60 | 2.9 | 21 |
AM14-65 | 14 | 10.8 | 1.6 | 65 | 2.9 | 22.7 |
AM14-70 | 14 | 10.6 | 1.7 | 70 | 2.9 | 24.5 |
AM14-80 | 14 | 10.6 | 1.7 | 80 | 2.9 | 28 |
AM14-90 | 14 | 10.4 | 1.8 | 90 | 2.9 | 31.5 |
AM16-15 | 16 | 13.4 | 1.3 | 15 | 2.9 | 5.2 |
AM16-20 | 16 | 13.2 | 1.4 | 20 | 2.9 | 7 |
AM16-25 | 16 | 13 | 1.5 | 25 | 2.9 | 8.7 |
AM16-30 | 16 | 13 | 1.5 | 30 | 2.9 | 10.5 |
AM16-35 | 16 | 12.8 | 1.6 | 35 | 2.9 | 12.2 |
AM16-40 | 16 | 12.8 | 1.6 | 40 | 2.9 | 14 |
AM16-45 | 16 | 12.6 | 1.7 | 45 | 2.9 | 15.8 |
AM16-50 | 16 | 12.6 | 1.7 | 50 | 2.9 | 17.5 |
AM16-55 | 16 | 12.4 | 1.8 | 55 | 2.9 | 19.2 |
AM16-60 | 16 | 12.4 | 1.8 | 60 | 2.9 | 21 |
AM16-65 | 16 | 12.4 | 1.8 | 65 | 2.9 | 22.7 |
AM16-70 | 16 | 12.4 | 1.8 | 70 | 2.9 | 24.5 |
AM16-80 | 16 | 12.4 | 1.8 | 80 | 2.9 | 28 |
AM16-90 | 16 | 12.2 | 1.9 | 90 | 2.9 | 31.5 |
AM18-20 | 18 | 14.6 | 1.7 | 20 | 4.9 | 7 |
AM18-25 | 18 | 14.4 | 1.8 | 25 | 4.9 | 8.7 |
AM18-30 | 18 | 14.4 | 1.8 | 30 | 4.9 | 10.5 |
AM18-35 | 18 | 14.4 | 1.8 | 35 | 4.9 | 12.2 |
AM18-40 | 18 | 14.4 | 1.8 | 40 | 4.9 | 14 |
AM18-45 | 18 | 14 | 2 | 45 | 4.9 | 15.8 |
AM18-50 | 18 | 14 | 2 | 50 | 4.9 | 17.5 |
AM18-55 | 18 | 14 | 2 | 55 | 4.9 | 19.2 |
AM18-60 | 18 | 14 | 2 | 60 | 4.9 | 21 |
AM18-65 | 18 | 13.6 | 2.2 | 65 | 4.9 | 22.7 |
AM18-70 | 18 | 13.6 | 2.2 | 70 | 4.9 | 24.5 |
AM18-80 | 18 | 13.6 | 2.2 | 80 | 4.9 | 28 |
AM18-90 | 18 | 13.4 | 2.3 | 90 | 4.9 | 31.5 |
AM18-100 | 18 | 13.4 | 2.3 | 100 | 4.9 | 35 |
AM20-20 | 20 | 16.4 | 1.8 | 20 | 4.9 | 7 |
AM20-25 | 20 | 16.4 | 1.8 | 25 | 4.9 | 8.7 |
AM20-30 | 20 | 16.2 | 1.9 | 30 | 4.9 | 10.5 |
AM20-35 | 20 | 16.2 | 1.9 | 35 | 4.9 | 12.2 |
AM20-40 | 20 | 16.2 | 1.9 | 40 | 4.9 | 14 |
AM20-45 | 20 | 16 | 2 | 45 | 4.9 | 15.8 |
AM20-50 | 20 | 16 | 2 | 50 | 4.9 | 17.5 |
AM20-55 | 20 | 15.6 | 2.2 | 55 | 4.9 | 19.2 |
AM20-60 | 20 | 15.6 | 2.2 | 60 | 4.9 | 21 |
AM20-65 | 20 | 15.6 | 2.2 | 65 | 4.9 | 22.7 |
AM20-70 | 20 | 15.6 | 2.2 | 70 | 4.9 | 24.5 |
AM20-80 | 20 | 15.2 | 2.4 | 80 | 4.9 | 28 |
AM20-90 | 20 | 15.2 | 2.4 | 90 | 4.9 | 31.5 |
AM20-100 | 20 | 15.2 | 2.4 | 100 | 4.9 | 35 |
AM22-20 | 22 | 18.2 | 1.9 | 20 | 4.9 | 7 |
AM22-25 | 22 | 18 | 2 | 25 | 4.9 | 8.7 |
AM22-30 | 22 | 18 | 2 | 30 | 4.9 | 10.5 |
AM22-35 | 22 | 18 | 2 | 35 | 4.9 | 12.2 |
AM22-40 | 22 | 18 | 2 | 40 | 4.9 | 14 |
AM22-45 | 22 | 17.4 | 2.3 | 45 | 4.9 | 15.8 |
AM22-50 | 22 | 17.4 | 2.3 | 50 | 4.9 | 17.5 |
AM22-55 | 22 | 17.4 | 2.3 | 55 | 4.9 | 19.2 |
AM22-60 | 22 | 17.4 | 2.3 | 60 | 4.9 | 21 |
AM22-65 | 22 | 17.2 | 2.4 | 65 | 4.9 | 22.7 |
AM22-70 | 22 | 17.2 | 2.4 | 70 | 4.9 | 24.5 |
AM22-80 | 22 | 17.2 | 2.4 | 80 | 4.9 | 28 |
AM22-90 | 22 | 16.8 | 2.6 | 90 | 4.9 | 31.5 |
AM22-100 | 22 | 16.8 | 2.6 | 100 | 4.9 | 35 |
AM27-30 | 27 | 22.4 | 2.3 | 30 | 4.9 | 10.5 |
AM27-35 | 27 | 22.2 | 2.4 | 35 | 4.9 | 12.2 |
AM27-40 | 27 | 22.2 | 2.4 | 40 | 4.9 | 14 |
AM27-45 | 27 | 22.2 | 2.4 | 45 | 4.9 | 15.8 |
AM27-50 | 27 | 21.8 | 2.6 | 50 | 4.9 | 17.5 |
AM27-55 | 27 | 21.8 | 2.6 | 55 | 4.9 | 19.2 |
AM27-60 | 27 | 21.8 | 2.6 | 60 | 4.9 | 21 |
AM27-65 | 27 | 21.4 | 2.8 | 65 | 4.9 | 22.7 |
AM27-70 | 27 | 21.4 | 2.8 | 70 | 4.9 | 24.5 |
AM27-80 | 27 | 21.4 | 2.8 | 80 | 4.9 | 28 |
AM27-90 | 27 | 21 | 3 | 90 | 4.9 | 31.5 |
AM27-100 | 27 | 21 | 3 | 100 | 4.9 | 35 |
