圓線彈簧
圓線彈簧(材質:SWP、壓縮量40%)
AT

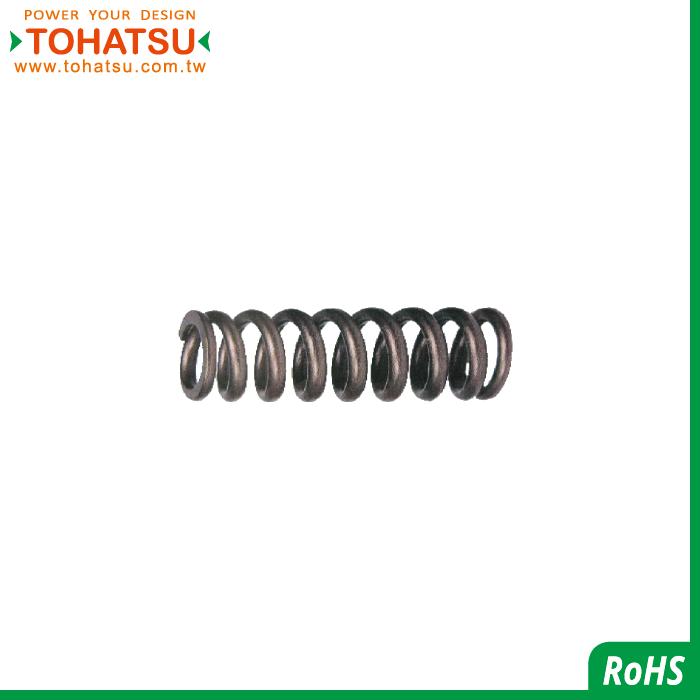

圓線彈簧又稱螺旋彈簧,為壓縮彈簧、壓簧的一種,是彈簧中最常見的種類,截面為圓形,主為回彈、減震、提供推力。材質有琴鋼線(SWP)與不鏽鋼線(SUS304),其耐熱與荷重程度不同,規格有兩端磨平與無磨平。頂出力量較小,壓縮量較大。通常運用在頂出銷、滑塊等頂出量(高度)較高的設計
荷重計算方式
荷重(N)=定數(N/mm)×壓縮量(mm)
此產品接受客製,不限數量,請填寫彈簧客製表單
規格數據
圓線彈簧客製化表單(Round Wire Spring Customized Form):請點擊
材質
Materials
|
顏色
Color
|
使用溫度(ºC)
Operating temperature (ºC)
|
定數設定表
Spring constant setting table
|
圓線彈簧公差表
Round Wire Spring Tolerance Table
|
||||
外徑範圍
Outer diameter range
|
定數(N/mm)
Spring constant
|
外徑
Outer diameter
|
自由長
Free length
|
|||||
SWP |
本色
True Color
|
80 | 3~4 | 1.5 | ≦13 | >13 | ≦50 | ≧55 |
5~16 | 2 | +0/-0.5 | +0/-0.8 | ±1.5 | ±2.5 | |||
18~27 | 3.9 |
規格表\Specification Table |
品號
Product No.
|
外徑
Outside diameter
|
內徑
inside diameter
|
線徑
Wire Diameter
|
自由長
Free length
|
定數(N/mm)
Spring constant
|
最大壓縮量(mm)
Max compression
|
---|---|---|---|---|---|---|
AT03-05 | 3 | 2.4 | 0.3 | 5 | 1.5 | 2 |
AT03-10 | 3 | 2.2 | 0.4 | 10 | 1.5 | 4 |
AT03-15 | 3 | 2.1 | 0.45 | 15 | 1.5 | 6 |
AT03-20 | 3 | 2.1 | 0.45 | 20 | 1.5 | 8 |
AT03-25 | 3 | 2 | 0.5 | 25 | 1.5 | 10 |
AT04-05 | 4 | 3.2 | 0.4 | 5 | 1.5 | 2 |
AT04-10 | 4 | 3.2 | 0.4 | 10 | 1.5 | 4 |
AT04-15 | 4 | 3 | 0.5 | 15 | 1.5 | 6 |
AT04-20 | 4 | 2.9 | 0.55 | 20 | 1.5 | 8 |
AT04-25 | 4 | 2.9 | 0.55 | 25 | 1.5 | 10 |
AT04-30 | 4 | 2.8 | 0.6 | 30 | 1.5 | 12 |
AT04-35 | 4 | 2.8 | 0.6 | 35 | 1.5 | 14 |
AT04-40 | 4 | 2.7 | 0.65 | 40 | 1.5 | 16 |
AT05-05 | 5 | 4.1 | 0.45 | 5 | 2 | 2 |
AT05-10 | 5 | 4 | 0.5 | 10 | 2 | 4 |
AT05-15 | 5 | 3.8 | 0.6 | 15 | 2 | 6 |
AT05-20 | 5 | 3.8 | 0.6 | 20 | 2 | 8 |
AT05-25 | 5 | 3.6 | 0.7 | 25 | 2 | 10 |
AT05-30 | 5 | 3.6 | 0.7 | 30 | 2 | 12 |
AT05-35 | 5 | 3.5 | 0.75 | 35 | 2 | 14 |
AT05-40 | 5 | 3.5 | 0.75 | 40 | 2 | 14 |
AT05-45 | 5 | 3.4 | 0.8 | 45 | 2 | 15.8 |
AT05-50 | 5 | 3.4 | 0.8 | 50 | 2 | 17.5 |
AT05-55 | 5 | 3.3 | 0.85 | 55 | 2 | 19.3 |
AT05-60 | 5 | 3.3 | 0.85 | 60 | 2 | 21 |
AT05-65 | 5 | 3.3 | 0.85 | 65 | 2 | 22.7 |
AT05-70 | 5 | 3.2 | 0.9 | 70 | 2 | 24.5 |
AT06-05 | 6 | 5 | 0.5 | 5 | 2 | 2 |
AT06-10 | 6 | 4.8 | 0.6 | 10 | 2 | 4 |
AT06-15 | 6 | 4.8 | 0.6 | 15 | 2 | 6 |
AT06-20 | 6 | 4.6 | 0.7 | 20 | 2 | 8 |
AT06-25 | 6 | 4.6 | 0.7 | 25 | 2 | 10 |
AT06-30 | 6 | 4.4 | 0.8 | 30 | 2 | 12 |
AT06-35 | 6 | 4.4 | 0.8 | 35 | 2 | 14 |
AT06-40 | 6 | 4.3 | 0.85 | 40 | 2 | 16 |
AT06-45 | 6 | 4.3 | 0.85 | 45 | 2 | 18 |
AT06-50 | 6 | 4.2 | 0.9 | 50 | 2 | 20 |
AT06-55 | 6 | 4.2 | 0.9 | 55 | 2 | 19 |
AT06-60 | 6 | 4.2 | 0.9 | 60 | 2 | 21 |
AT06-65 | 6 | 4.2 | 0.9 | 65 | 2 | 22.7 |
AT06-70 | 6 | 4 | 1 | 70 | 2 | 24.5 |
AT06-80 | 6 | 4 | 1 | 80 | 2 | 28 |
AT08-10 | 8 | 6.6 | 0.7 | 10 | 2 | 4 |
AT08-15 | 8 | 6.4 | 0.8 | 15 | 2 | 6 |
AT08-20 | 8 | 6.4 | 0.8 | 20 | 2 | 8 |
AT08-25 | 8 | 6.4 | 0.8 | 25 | 2 | 10 |
AT08-30 | 8 | 6.2 | 0.9 | 30 | 2 | 12 |
AT08-35 | 8 | 6.2 | 0.9 | 35 | 2 | 14 |
AT08-40 | 8 | 6 | 1 | 40 | 2 | 16 |
AT08-45 | 8 | 6 | 1 | 45 | 2 | 18 |
AT08-50 | 8 | 6 | 1 | 50 | 2 | 20 |
AT08-55 | 8 | 5.8 | 1.1 | 55 | 2 | 22 |
AT08-60 | 8 | 5.8 | 1.1 | 60 | 2 | 24 |
AT08-65 | 8 | 5.8 | 1.1 | 65 | 2 | 26 |
AT08-70 | 8 | 5.8 | 1.1 | 70 | 2 | 28 |
AT08-80 | 8 | 5.6 | 1.2 | 80 | 2 | 32 |
AT10-10 | 10 | 8.3 | 0.85 | 10 | 2 | 4 |
AT10-15 | 10 | 8.2 | 0.9 | 15 | 2 | 6 |
AT10-20 | 10 | 8.2 | 0.9 | 20 | 2 | 8 |
AT10-25 | 10 | 8 | 1 | 25 | 2 | 10 |
AT10-30 | 10 | 8 | 1 | 30 | 2 | 12 |
AT10-35 | 10 | 8 | 1 | 35 | 2 | 14 |
AT10-40 | 10 | 8 | 1 | 40 | 2 | 16 |
AT10-45 | 10 | 7.8 | 1.1 | 45 | 2 | 18 |
AT10-50 | 10 | 7.8 | 1.1 | 50 | 2 | 20 |
AT10-55 | 10 | 7.6 | 1.2 | 55 | 2 | 22 |
AT10-60 | 10 | 7.6 | 1.2 | 60 | 2 | 24 |
AT10-65 | 10 | 7.6 | 1.2 | 65 | 2 | 26 |
AT10-70 | 10 | 7.4 | 1.3 | 70 | 2 | 28 |
AT10-80 | 10 | 7.4 | 1.3 | 80 | 2 | 32 |
AT13-15 | 13 | 11 | 1 | 15 | 2 | 6 |
AT13-20 | 13 | 10.8 | 1.1 | 20 | 2 | 8 |
AT13-25 | 13 | 10.8 | 1.1 | 25 | 2 | 10 |
AT13-30 | 13 | 10.6 | 1.2 | 30 | 2 | 12 |
AT13-35 | 13 | 10.6 | 1.2 | 35 | 2 | 14 |
AT13-40 | 13 | 10.6 | 1.2 | 40 | 2 | 16 |
AT13-45 | 13 | 10.6 | 1.2 | 45 | 2 | 18 |
AT13-50 | 13 | 10.4 | 1.3 | 50 | 2 | 20 |
AT13-55 | 13 | 10.4 | 1.3 | 55 | 2 | 22 |
AT13-60 | 13 | 10.4 | 1.3 | 60 | 2 | 24 |
AT13-65 | 13 | 10.2 | 1.4 | 65 | 2 | 26 |
AT13-70 | 13 | 10.2 | 1.4 | 70 | 2 | 28 |
AT13-80 | 13 | 10.2 | 1.4 | 80 | 2 | 32 |
AT16-15 | 16 | 13.6 | 1.2 | 15 | 2 | 6 |
AT16-20 | 16 | 13.4 | 1.3 | 20 | 2 | 8 |
AT16-25 | 16 | 13.2 | 1.4 | 25 | 2 | 10 |
AT16-30 | 16 | 13.2 | 1.4 | 30 | 2 | 12 |
AT16-35 | 16 | 13.2 | 1.4 | 35 | 2 | 14 |
AT16-40 | 16 | 13.2 | 1.4 | 40 | 2 | 16 |
AT16-45 | 16 | 12.8 | 1.6 | 45 | 2 | 18 |
AT16-50 | 16 | 12.8 | 1.6 | 50 | 2 | 20 |
AT16-55 | 16 | 12.8 | 1.6 | 55 | 2 | 22 |
AT16-60 | 16 | 12.6 | 1.7 | 60 | 2 | 24 |
AT16-65 | 16 | 12.6 | 1.7 | 65 | 2 | 26 |
AT16-70 | 16 | 12.6 | 1.7 | 70 | 2 | 28 |
AT16-80 | 16 | 12.6 | 1.7 | 80 | 2 | 32 |
AT18-20 | 18 | 14.8 | 1.6 | 20 | 3.9 | 8 |
AT18-25 | 18 | 14.6 | 1.7 | 25 | 3.9 | 10 |
AT18-30 | 18 | 14.6 | 1.7 | 30 | 3.9 | 12 |
AT18-35 | 18 | 14.6 | 1.7 | 35 | 3.9 | 14 |
AT18-40 | 18 | 14.4 | 1.8 | 40 | 3.9 | 16 |
AT18-45 | 18 | 14.2 | 1.9 | 45 | 3.9 | 18 |
AT18-50 | 18 | 14.2 | 1.9 | 50 | 3.9 | 20 |
AT18-55 | 18 | 14 | 2 | 55 | 3.9 | 22 |
AT18-60 | 18 | 14 | 2 | 60 | 3.9 | 24 |
AT18-65 | 18 | 14 | 2 | 65 | 3.9 | 26 |
AT18-70 | 18 | 14 | 2 | 70 | 3.9 | 28 |
AT18-80 | 18 | 13.8 | 2.1 | 80 | 3.9 | 32 |
AT22-20 | 22 | 18.4 | 1.8 | 20 | 3.9 | 8 |
AT22-25 | 22 | 18.4 | 1.8 | 25 | 3.9 | 10 |
AT22-30 | 22 | 18.2 | 1.9 | 30 | 3.9 | 12 |
AT22-35 | 22 | 18.2 | 1.9 | 35 | 3.9 | 14 |
AT22-40 | 22 | 18 | 2 | 40 | 3.9 | 16 |
AT22-45 | 22 | 17.8 | 2.1 | 45 | 3.9 | 18 |
AT22-50 | 22 | 17.8 | 2.1 | 50 | 3.9 | 20 |
AT22-55 | 22 | 17.4 | 2.3 | 55 | 3.9 | 22 |
AT22-60 | 22 | 17.4 | 2.3 | 60 | 3.9 | 24 |
AT22-65 | 22 | 17.4 | 2.3 | 65 | 3.9 | 26 |
AT22-70 | 22 | 17.4 | 2.3 | 70 | 3.9 | 28 |
AT22-80 | 22 | 17.2 | 2.4 | 80 | 3.9 | 32 |
AT27-30 | 27 | 22.8 | 2.1 | 30 | 3.9 | 12 |
AT27-35 | 27 | 22.4 | 2.3 | 35 | 3.9 | 14 |
AT27-40 | 27 | 22.4 | 2.3 | 40 | 3.9 | 16 |
AT27-45 | 27 | 22.2 | 2.4 | 45 | 3.9 | 18 |
AT27-50 | 27 | 21.8 | 2.6 | 50 | 3.9 | 20 |
AT27-55 | 27 | 21.8 | 2.6 | 55 | 3.9 | 22 |
AT27-60 | 27 | 21.8 | 2.6 | 60 | 3.9 | 24 |
AT27-65 | 27 | 21.8 | 2.6 | 65 | 3.9 | 26 |
AT27-70 | 27 | 21.4 | 2.8 | 70 | 3.9 | 28 |
AT27-80 | 27 | 21.4 | 2.8 | 80 | 3.9 | 32 |
