產品介紹

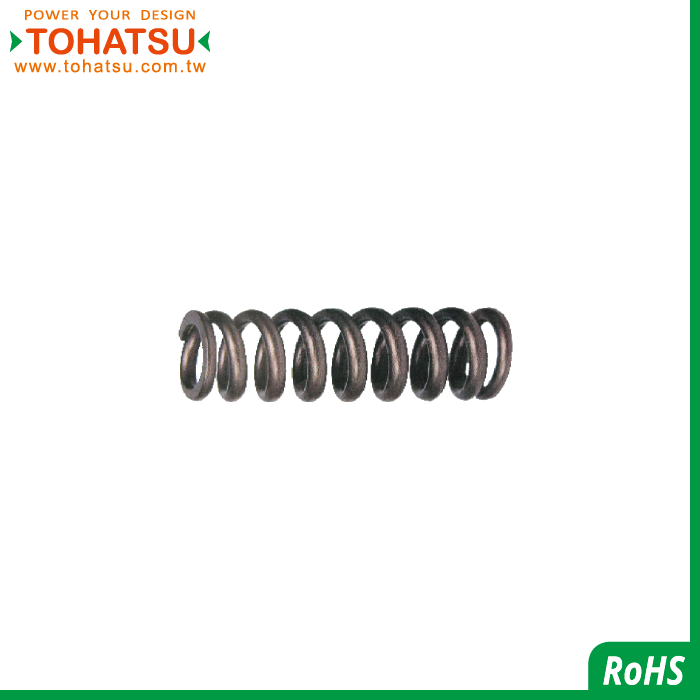

圓線彈簧
圓線彈簧(材質:SWP、壓縮量45%)
AF
圓線彈簧又稱螺旋彈簧,為壓縮彈簧、壓簧的一種,是彈簧中最常見的種類,截面為圓形,主為回彈、減震、提供推力。材質有琴鋼線(SWP)與不鏽鋼線(SUS304),其耐熱與荷重程度不同,規格有兩端磨平與無磨平。頂出力量較小,壓縮量較大。通常運用在頂出銷、滑塊等頂出量(高度)較高的設計
荷重計算方式
荷重(N)=定數(N/mm)×壓縮量(mm)
此產品接受客製,不限數量,請填寫彈簧客製表單
規格數據
圓線彈簧客製化表單(Round Wire Spring Customized Form):請點擊
材質
Materials
|
顏色
Color
|
使用溫度(ºC)
Operating temperature (ºC)
|
定數設定表
Spring constant setting table
|
圓線彈簧公差表
Round Wire Spring Tolerance Table
|
||||
外徑範圍
Outer diameter range
|
定數(N/mm)
Spring constant
|
外徑
Outer diameter
|
自由長
Free length
|
|||||
SWP |
本色
True Color
|
80 | 3~16 | 0.5 | ≦13 | >13 | ≦50 | ≧55 |
18~27 | 1 | +0/-0.5 | +0/-0.8 | ±1.5 | ±2.5 |
規格表\Specification Table |
品號
Product No.
|
外徑
Outside diameter
|
內徑
inside diameter
|
線徑
Wire Diameter
|
自由長
Free length
|
定數(N/mm)
Spring constant
|
最大壓縮量(mm)
Max compression
|
---|---|---|---|---|---|---|
AF03-05 | 3 | 2.48 | 0.26 | 5 | 0.5 | 2.25 |
AF03-10 | 3 | 2.36 | 0.32 | 10 | 0.5 | 4.5 |
AF03-15 | 3 | 2.36 | 0.32 | 15 | 0.5 | 6.7 |
AF03-20 | 3 | 2.3 | 0.35 | 20 | 0.5 | 9 |
AF03-25 | 3 | 2.3 | 0.35 | 25 | 0.5 | 11.2 |
AF03-30 | 3 | 2.2 | 0.4 | 30 | 0.5 | 13.5 |
AF03-35 | 3 | 2.2 | 0.4 | 35 | 0.5 | 15.7 |
AF03-40 | 3 | 2.2 | 0.4 | 40 | 0.5 | 18 |
AF04-05 | 4 | 3.36 | 0.32 | 5 | 0.5 | 2.25 |
AF04-10 | 4 | 3.3 | 0.35 | 10 | 0.5 | 4.5 |
AF04-15 | 4 | 3.2 | 0.4 | 15 | 0.5 | 6.7 |
AF04-20 | 4 | 3.2 | 0.4 | 20 | 0.5 | 9 |
AF04-25 | 4 | 3.1 | 0.45 | 25 | 0.5 | 11.2 |
AF04-30 | 4 | 3.1 | 0.45 | 30 | 0.5 | 13.5 |
AF04-35 | 4 | 3 | 0.5 | 35 | 0.5 | 15.7 |
AF04-40 | 4 | 3 | 0.5 | 40 | 0.5 | 18 |
AF04-45 | 4 | 3 | 0.5 | 45 | 0.5 | 20 |
AF04-50 | 4 | 3 | 0.5 | 50 | 0.5 | 22.5 |
AF04-55 | 4 | 3 | 0.5 | 55 | 0.5 | 24.7 |
AF04-60 | 4 | 3 | 0.5 | 60 | 0.5 | 27 |
AF04-65 | 4 | 2.9 | 0.55 | 65 | 0.5 | 29.2 |
AF04-70 | 4 | 2.9 | 0.55 | 70 | 0.5 | 31.5 |
AF05-05 | 5 | 4.3 | 0.35 | 5 | 0.5 | 2.25 |
AF05-10 | 5 | 4.24 | 0.38 | 10 | 0.5 | 4.5 |
AF05-15 | 5 | 4.2 | 0.4 | 15 | 0.5 | 6.7 |
AF05-20 | 5 | 4.1 | 0.45 | 20 | 0.5 | 9 |
AF05-25 | 5 | 4 | 0.5 | 25 | 0.5 | 11.2 |
AF05-30 | 5 | 3.9 | 0.55 | 30 | 0.5 | 13.5 |
AF05-35 | 5 | 3.9 | 0.55 | 35 | 0.5 | 15.7 |
AF05-40 | 5 | 3.9 | 0.55 | 40 | 0.5 | 18 |
AF05-45 | 5 | 3.8 | 0.6 | 45 | 0.5 | 20 |
AF05-50 | 5 | 3.8 | 0.6 | 50 | 0.5 | 22.5 |
AF05-55 | 5 | 3.8 | 0.6 | 55 | 0.5 | 24.7 |
AF05-60 | 5 | 3.8 | 0.6 | 60 | 0.5 | 27 |
AF05-65 | 5 | 3.8 | 0.6 | 65 | 0.5 | 29.2 |
AF05-70 | 5 | 3.8 | 0.6 | 70 | 0.5 | 31.5 |
AF06-05 | 6 | 5.2 | 0.4 | 5 | 0.5 | 2.25 |
AF06-10 | 6 | 5 | 0.5 | 10 | 0.5 | 4.5 |
AF06-15 | 6 | 4.9 | 0.55 | 15 | 0.5 | 6.7 |
AF06-20 | 6 | 4.9 | 0.55 | 20 | 0.5 | 9 |
AF06-25 | 6 | 4.8 | 0.6 | 25 | 0.5 | 11.2 |
AF06-30 | 6 | 4.7 | 0.65 | 30 | 0.5 | 13.5 |
AF06-35 | 6 | 4.7 | 0.65 | 35 | 0.5 | 15.7 |
AF06-40 | 6 | 4.7 | 0.65 | 40 | 0.5 | 18 |
AF06-45 | 6 | 4.7 | 0.65 | 45 | 0.5 | 20 |
AF06-50 | 6 | 4.6 | 0.7 | 50 | 0.5 | 22.5 |
AF06-55 | 6 | 4.6 | 0.7 | 55 | 0.5 | 24.7 |
AF06-60 | 6 | 4.6 | 0.7 | 60 | 0.5 | 27 |
AF06-65 | 6 | 4.6 | 0.7 | 65 | 0.5 | 29.2 |
AF06-70 | 6 | 4.6 | 0.7 | 70 | 0.5 | 31.5 |
AF06-80 | 6 | 4.6 | 0.7 | 80 | 0.5 | 36 |
AF08-10 | 8 | 6.8 | 0.6 | 10 | 0.5 | 4.5 |
AF08-15 | 8 | 6.7 | 0.65 | 15 | 0.5 | 6.7 |
AF08-20 | 8 | 6.6 | 0.7 | 20 | 0.5 | 9 |
AF08-25 | 8 | 6.6 | 0.7 | 25 | 0.5 | 11.2 |
AF08-30 | 8 | 6.5 | 0.75 | 30 | 0.5 | 13.5 |
AF08-35 | 8 | 6.5 | 0.75 | 35 | 0.5 | 15.7 |
AF08-40 | 8 | 6.4 | 0.8 | 40 | 0.5 | 18 |
AF08-45 | 8 | 6.4 | 0.8 | 45 | 0.5 | 20 |
AF08-50 | 8 | 6.4 | 0.8 | 50 | 0.5 | 22.5 |
AF08-55 | 8 | 6.4 | 0.8 | 55 | 0.5 | 24.7 |
AF08-60 | 8 | 6.3 | 0.85 | 60 | 0.5 | 27 |
AF08-65 | 8 | 6.3 | 0.85 | 65 | 0.5 | 29.2 |
AF08-70 | 8 | 6.3 | 0.85 | 70 | 0.5 | 31.5 |
AF08-80 | 8 | 6.3 | 0.85 | 80 | 0.5 | 36 |
AF10-10 | 10 | 8.7 | 0.65 | 10 | 0.5 | 4.5 |
AF10-15 | 10 | 8.7 | 0.65 | 15 | 0.5 | 6.7 |
AF10-20 | 10 | 8.4 | 0.8 | 20 | 0.5 | 9 |
AF10-25 | 10 | 8.4 | 0.8 | 25 | 0.5 | 11.2 |
AF10-30 | 10 | 8.3 | 0.85 | 30 | 0.5 | 13.5 |
AF10-35 | 10 | 8.3 | 0.85 | 35 | 0.5 | 15.7 |
AF10-40 | 10 | 8.2 | 0.9 | 40 | 0.5 | 18 |
AF10-45 | 10 | 8.2 | 0.9 | 45 | 0.5 | 20 |
AF10-50 | 10 | 8.2 | 0.9 | 50 | 0.5 | 22.5 |
AF10-55 | 10 | 8.2 | 0.9 | 55 | 0.5 | 24.7 |
AF10-60 | 10 | 8 | 1 | 60 | 0.5 | 27 |
AF10-65 | 10 | 8 | 1 | 65 | 0.5 | 29.2 |
AF10-70 | 10 | 8 | 1 | 70 | 0.5 | 31.5 |
AF10-80 | 10 | 8 | 1 | 80 | 0.5 | 36 |
AF12-10 | 12 | 10.6 | 0.7 | 10 | 0.5 | 4.5 |
AF12-15 | 12 | 10.6 | 0.7 | 15 | 0.5 | 6.7 |
AF12-20 | 12 | 10.4 | 0.8 | 20 | 0.5 | 9 |
AF12-25 | 12 | 10.4 | 0.8 | 25 | 0.5 | 11.2 |
AF12-30 | 12 | 10.2 | 0.9 | 30 | 0.5 | 13.5 |
AF12-35 | 12 | 10.2 | 0.9 | 35 | 0.5 | 15.7 |
AF12-40 | 12 | 10.2 | 0.9 | 40 | 0.5 | 18 |
AF12-45 | 12 | 10.2 | 0.9 | 45 | 0.5 | 20 |
AF12-50 | 12 | 10 | 1 | 50 | 0.5 | 22.5 |
AF12-55 | 12 | 10 | 1 | 55 | 0.5 | 24.7 |
AF12-60 | 12 | 10 | 1 | 60 | 0.5 | 27 |
AF12-65 | 12 | 10 | 1 | 65 | 0.5 | 29.2 |
AF12-70 | 12 | 9.8 | 1.1 | 70 | 0.5 | 31.5 |
AF12-80 | 12 | 9.8 | 1.1 | 80 | 0.5 | 36 |
AF13-10 | 13 | 11.5 | 0.75 | 10 | 0.5 | 4.5 |
AF13-15 | 13 | 11.4 | 0.8 | 15 | 0.5 | 6.7 |
AF13-20 | 13 | 11.4 | 0.8 | 20 | 0.5 | 9 |
AF13-25 | 13 | 11.3 | 0.85 | 25 | 0.5 | 11.2 |
AF13-30 | 13 | 11 | 1 | 30 | 0.5 | 13.5 |
AF13-35 | 13 | 11 | 1 | 35 | 0.5 | 15.7 |
AF13-40 | 13 | 11 | 1 | 40 | 0.5 | 18 |
AF13-45 | 13 | 11 | 1 | 45 | 0.5 | 20 |
AF13-50 | 13 | 11 | 1 | 50 | 0.5 | 22.5 |
AF13-55 | 13 | 10.8 | 1.1 | 55 | 0.5 | 24.7 |
AF13-60 | 13 | 10.8 | 1.1 | 60 | 0.5 | 27 |
AF13-65 | 13 | 10.8 | 1.1 | 65 | 0.5 | 29.2 |
AF13-70 | 13 | 10.8 | 1.1 | 70 | 0.5 | 31.5 |
AF13-80 | 13 | 10.8 | 1.1 | 80 | 0.5 | 36 |
AF13-90 | 13 | 10.6 | 1.2 | 90 | 0.5 | 40.5 |
AF14-15 | 14 | 12.4 | 0.8 | 15 | 0.5 | 6.7 |
AF14-20 | 14 | 12.2 | 0.9 | 20 | 0.5 | 9 |
AF14-25 | 14 | 12.2 | 0.9 | 25 | 0.5 | 11.2 |
AF14-30 | 14 | 12 | 1 | 30 | 0.5 | 13.5 |
AF14-35 | 14 | 12 | 1 | 35 | 0.5 | 15.7 |
AF14-40 | 14 | 12 | 1 | 40 | 0.5 | 18 |
AF14-45 | 14 | 12 | 1 | 45 | 0.5 | 20 |
AF14-50 | 14 | 11.8 | 1.1 | 50 | 0.5 | 22.5 |
AF14-55 | 14 | 11.8 | 1.1 | 55 | 0.5 | 24.7 |
AF14-60 | 14 | 11.8 | 1.1 | 60 | 0.5 | 27 |
AF14-65 | 14 | 11.6 | 1.2 | 65 | 0.5 | 29.2 |
AF14-70 | 14 | 11.6 | 1.2 | 70 | 0.5 | 31.5 |
AF14-80 | 14 | 11.6 | 1.2 | 80 | 0.5 | 36 |
AF14-90 | 14 | 11.4 | 1.3 | 90 | 0.5 | 40.5 |
AF16-15 | 16 | 14.2 | 0.9 | 15 | 0.5 | 6.7 |
AF16-20 | 16 | 14 | 1 | 20 | 0.5 | 9 |
AF16-25 | 16 | 14 | 1 | 25 | 0.5 | 11.2 |
AF16-30 | 16 | 13.8 | 1.1 | 30 | 0.5 | 13.5 |
AF16-35 | 16 | 13.8 | 1.1 | 35 | 0.5 | 15.7 |
AF16-40 | 16 | 13.6 | 1.2 | 40 | 0.5 | 18 |
AF16-45 | 16 | 13.6 | 1.2 | 45 | 0.5 | 20 |
AF16-50 | 16 | 13.6 | 1.2 | 50 | 0.5 | 22.5 |
AF16-55 | 16 | 13.6 | 1.2 | 55 | 0.5 | 24.7 |
AF16-60 | 16 | 13.4 | 1.3 | 60 | 0.5 | 27 |
AF16-65 | 16 | 13.4 | 1.3 | 65 | 0.5 | 29.2 |
AF16-70 | 16 | 13.4 | 1.3 | 70 | 0.5 | 31.5 |
AF16-80 | 16 | 13.2 | 1.4 | 80 | 0.5 | 36 |
AF16-90 | 16 | 13.2 | 1.4 | 90 | 0.5 | 40.5 |
AF18-20 | 18 | 15.6 | 1.2 | 20 | 1 | 9 |
AF18-25 | 18 | 15.4 | 1.3 | 25 | 1 | 11.2 |
AF18-30 | 18 | 15.4 | 1.3 | 30 | 1 | 13.5 |
AF18-35 | 18 | 15.2 | 1.4 | 35 | 1 | 15.7 |
AF18-40 | 18 | 15 | 1.5 | 40 | 1 | 18 |
AF18-45 | 18 | 15 | 1.5 | 45 | 1 | 20 |
AF18-50 | 18 | 15 | 1.5 | 50 | 1 | 22.5 |
AF18-55 | 18 | 14.8 | 1.6 | 55 | 1 | 24.7 |
AF18-60 | 18 | 14.8 | 1.6 | 60 | 1 | 27 |
AF18-65 | 18 | 14.8 | 1.6 | 65 | 1 | 29.2 |
AF18-70 | 18 | 14.6 | 1.7 | 70 | 1 | 31.5 |
AF18-80 | 18 | 14.6 | 1.7 | 80 | 1 | 36 |
AF20-20 | 20 | 17.6 | 1.2 | 20 | 1 | 9 |
AF20-25 | 20 | 17.4 | 1.3 | 25 | 1 | 11.2 |
AF20-30 | 20 | 17.2 | 1.4 | 30 | 1 | 13.5 |
AF20-35 | 20 | 17.2 | 1.4 | 35 | 1 | 15.7 |
AF20-40 | 20 | 17 | 1.5 | 40 | 1 | 18 |
AF20-45 | 20 | 17 | 1.5 | 45 | 1 | 20 |
AF20-50 | 20 | 16.8 | 1.6 | 50 | 1 | 22.5 |
AF20-55 | 20 | 16.8 | 1.6 | 55 | 1 | 24.7 |
AF20-60 | 20 | 16.8 | 1.6 | 60 | 1 | 27 |
AF20-65 | 20 | 16.6 | 1.7 | 65 | 1 | 29.2 |
AF20-70 | 20 | 16.6 | 1.7 | 70 | 1 | 31.5 |
AF20-80 | 20 | 16.6 | 1.7 | 80 | 1 | 36 |
AF22-20 | 22 | 19.4 | 1.3 | 20 | 1 | 9 |
AF22-25 | 22 | 19.2 | 1.4 | 25 | 1 | 11.2 |
AF22-30 | 22 | 19.2 | 1.4 | 30 | 1 | 13.5 |
AF22-35 | 22 | 19 | 1.5 | 35 | 1 | 15.7 |
AF22-40 | 22 | 19 | 1.5 | 40 | 1 | 18 |
AF22-45 | 22 | 18.6 | 1.7 | 45 | 1 | 20.2 |
AF22-50 | 22 | 18.6 | 1.7 | 50 | 1 | 22.5 |
AF22-55 | 22 | 18.6 | 1.7 | 55 | 1 | 24.7 |
AF22-60 | 22 | 18.4 | 1.8 | 60 | 1 | 27 |
AF22-65 | 22 | 18.4 | 1.8 | 65 | 1 | 29.2 |
AF22-70 | 22 | 18.4 | 1.8 | 70 | 1 | 31.5 |
AF22-80 | 22 | 18.4 | 1.8 | 80 | 1 | 36 |
AF27-30 | 27 | 23.6 | 1.7 | 30 | 1 | 13.5 |
AF27-35 | 27 | 23.6 | 1.7 | 35 | 1 | 15.7 |
AF27-40 | 27 | 23.6 | 1.7 | 40 | 1 | 18 |
AF27-45 | 27 | 23.2 | 1.9 | 45 | 1 | 20.2 |
AF27-50 | 27 | 23.2 | 1.9 | 50 | 1 | 22.5 |
AF27-55 | 27 | 23 | 2 | 55 | 1 | 24.7 |
AF27-60 | 27 | 23 | 2 | 60 | 1 | 27 |
AF27-65 | 27 | 23 | 2 | 65 | 1 | 29.2 |
AF27-70 | 27 | 23 | 2 | 70 | 1 | 31.5 |
AF27-80 | 27 | 23 | 2 | 80 | 1 | 36 |
