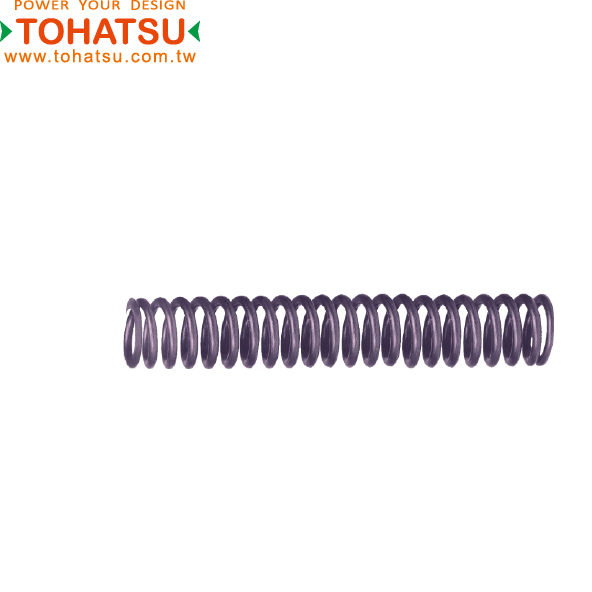

圓線彈簧
圓線彈簧(材質:SWOSC-V、壓縮量24%)(固定長度:1米)
LR
圓線彈簧又稱螺旋彈簧，為壓縮彈簧、壓簧的一種，是彈簧中最常見的種類，截面為圓形，主為回彈、減震、提供推力。材質有琴鋼線(SWP)與不鏽鋼線(SUS304)，其耐熱與荷重程度不同，規格有兩端磨平與無磨平。頂出力量較小，壓縮量較大。通常運用在頂出銷、滑塊等頂出量(高度)較高的設計
此產品接受客製，不限數量，請填寫彈簧客製表單
規格數據
圓線彈簧客製化表單(Round Wire Spring Customized Form):請點擊
|
材質
Materials
|
顏色
color
|
使用溫度(ºC)
Operating temperature (ºC)
|
圓線彈簧公差表
Round Wire Spring Tolerance Table
|
|||||
|
外徑
Outside diameter
|
內徑
inside diameter
|
荷重(%)
Load
|
直角度(º)
Right Angle
|
自由長
Free length
|
||||
| SWOSC-V |
紫色
Purple
|
100 |
+0/-0.5
|
+0.7/-0.4 | ±10 | ±2 | ≦50 | ≧55 |
| ±0.5 | ±1% | |||||||
| 規格表\Specification Table |
|
品號
Product No.
|
外徑
Outside diameter
|
內徑
inside diameter
|
線徑
Wire Diameter
|
自由長
Free length
|
定數(N/mm)
Spring constant
|
|---|---|---|---|---|---|
| LR20X1000 | 20 | 13 | 3.5 | 1000 | 2.07 |
| LR25X1000 | 25 | 17 | 4 | 1000 | 2.04 |
| LR31X1000 | 31 | 21 | 5 | 1000 | 3.33 |
| LR38X1000 | 38 | 26 | 6 | 1000 | 4.41 |
| LR46X1000 | 46.5 | 31.5 | 7.5 | 1000 | 8.14 |
